TM ピロアッパーマウント (ML) リリースの お知らせ!

2013年08月22日(木)






ZC31S & ZC32S スイフト オーナー のみなさん、

大変、大変 お待たせ いたしました。









いよいよ、

TM ピロアッパーマウント (ML) が、





試作品完成後、

ZC31S & ZC32S への装着により、

不都合な箇所を徹底的に洗い出し、そして、変更を加え、

やっと、リリースの運びとなりました。





1







今回 の仕様変更、最大の目的は、

ピロアッパーマウント の装着にて、車高変化が、ないことです!!







ご存知のように、

TM ピロアッパーマウント は、





TM ダンパーは、もちろん、

他社製の車高調正式ダンパー (オーリンズさん、アールズさん、HKSさん etc・・・・・)

他社製の非車高調正式ダンパー (ショーワさん etc・・・・・)

純正ダンパー 等々、



ノーマルのアッパーマウントが使用されている

ダンパーキットなら、使用が可能な商品なのですが、





旧製品では、装着により、約7mm 車高が上がってしまいました・・・・・。







もちろん、全長調整タイプなら、



① スプリングシートの位置を ピロアッパーマウント に合わせて調整。

② ①の状態でクルマを地面に降し、車高を計測して、全長調整部にて車高調整。



といった、作業を行えば、

ピロアッパーマウント に交換後も、交換前と同じ車高で使用が可能です。



(でも・・・・・、正直、地面に降ろして、車高をチェックして、

また調整して・・・・・・、 という作業は、かなり手間ですよね・・・・・・・・)







また、ダンパー全長を調整できないタイプの車高調や、

純正ダンパー、純正形状のスポーツダンパー等では、

車高が、7mm 上がってしまいます・・・・・・・・・・・・・。



(この部分は、どうしても、解決ができなかった部分でした・・・・・)









しかし!

TM ピロアッパーマウント (ML) では、

装着による、車高の変化はありませんので、



純正アッパーマウント → TM ピロアッパーマウント (ML)

に交換しても、車高は、そのまま、装着前の車高と同じとなります。



(これは、かなり、便利ですよね~)











ただ・・・・、まれに あるのですが、

純正アッパーマウントのゴムが、長期間の使用にて、「ヘタっている場合」 は、

ほんの少し(2~3mm)だけ、装着により、車高が高くなる場合もありますが、

これは、かなりのレアケース・・・・。



というより、「ヘタリ」 により、本来の車高より、下がっていた車高が、

元に戻るというイメージですね。









そして、気になる お値段は・・・・・・、



これらの機能を確保するため、デザインを全面的に見直し、

茅ヶ崎 競争自動車部品 秘密製造工場監修により、製作しましたので、





フロント 1セット


¥24,000 (税込)





となりました。







WEB サイト は、こちらです!









ちなみに、

製品はすでに入荷済みとなりますので、

オーダーいただければ、すぐに出荷が可能です!!











また、製品 & 適合 に関しまして、

ご不明な点がございましたら、





TEL 03-5706-1888 (月~金 9:00~19:00)

メール mail@tm-square.com





または、みんカラ の

コメント/メッセージ にて、ご連絡下さい!











ということで、

TM ピロアッパーマウント (ML)



みなさん、どうぞ、よろしくお願いしま~す!

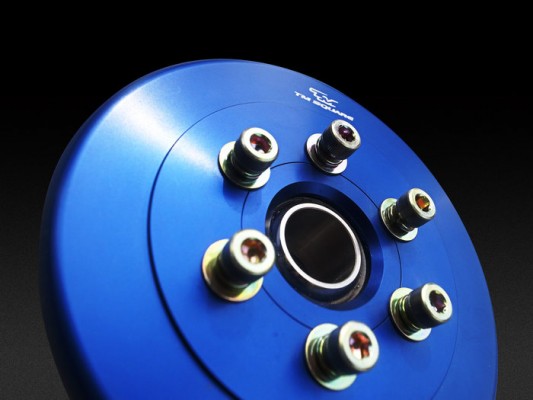

12

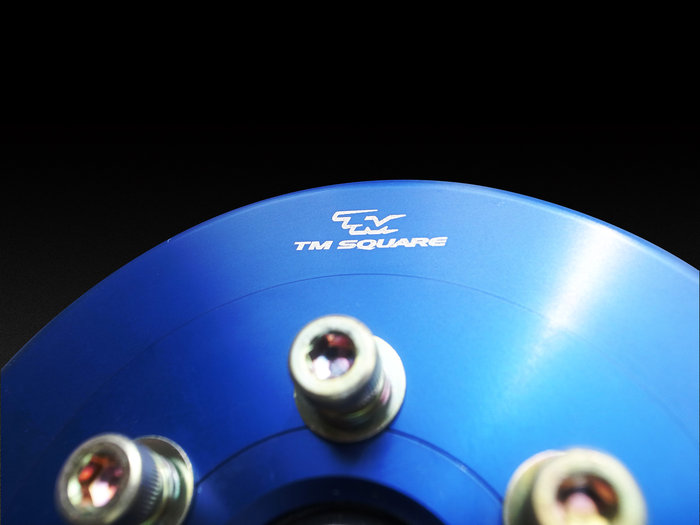

21

TM-SQUARE
ピロアッパーの必要性 について。

2011年10月04日(火)

発売以来、たくさんのみなさんに、ご使用いただいている

TM-SQUARE のピロアッパーマウント。



「ステアリング操作が、よりダイレクトになる!」 とか、

「アンダーステアが減少した!」 とか、

「乗り心地が良くなった!」 と、多くのお褒めの言葉をいただきました。





今日は、その TM-SQUARE のピロアッパーマウント の、

もうひとつの、大きな効果をご紹介したいと思います。





まず、たま~に、勘違いされることがあるのですが、

TM-SQUARE のピロアッパーマウントは、

装着により、キャンバー角が装着前と、変わりことはありません。

(純正アッパーマウントと、同じキャンバー角です)





ただ、走行中、「G」がかかると、

純正アッパーマウントのように、ゴムが寄れない分、

キャンバー角が減少することを大きく抑制してくれますので、

アンダーステアには、効果的なパーツなのです。





そう、そのキャンバー角ですが、

スイフトを速く走られようとすると、

フロントには、かなりのキャンバー角が必要となります。





ここで、みなさん、

ダンパーのロアブラケットのボルトを細いタイプに変更したり、

ダンパー本体を、キャンバーが付くタイプに交換されたりして、

フロントキャンバーを変更されていますよね。





でも、じつはダンパーのロアブラケットにより、

キャンバーが付くようにすると・・・・・・・・、



アッパーマウントと、ダンパーシャフトに、ストレスがかかるんです。





下の図を見てください。









 e382a2e38383e38391e383bce3839ee382a6e383b3e38388e38380e383b3e38391e383bcefbc88e4bfaee6ada3e5be8cefbc89











この図は、ダンパーブラケットにより

キャンバーを付けた状態を、カンタンに図解しています。







まず、純正のキャンバー角の場合、

アッパーマウントは、ボディーに対して、垂直にあたります。

(当然、そうなるように設計されますから・・・・)









 pup-1







 e3838ee383bce3839ee383abe382ade383a3e383b3e38390e383bc









対して、

ダンパーのロアブラケットの穴位置を変更して、

キャンバーが付くようにすると・・・・・・、



ダンパーの装着角度が、変わることから、

アッパーマウントと、ボディーが、

垂直に、当たらなくなってしまうんです。









 pup2efbc88e4bfaee6ada3e5be8cefbc89





 e382ade383a3e383b3e38390e383bce4bb98e3818d









上記の図では、

アッパーマウント右側は、ピッタリ当たっていますが、

アッパーマウント左側には、隙間ができてしまいます。



そうです、右側のみ、あたりが強くなっている状況です。





こうなると、

ストローク中、荷重が増加するに従って、

アッパーマウント左側の隙間がなくなり、

最終的には、左側のゴムも、密着するような、動きとなります。





要するに、ストローク中に、

アッパーマウントで発生する、レート(硬さ)が、

変化してしまいます。





また、上記の動きをすると・・・・・・、

ダンパーシャフトに曲げの力が、かかってしまい、

アッパーマウントを固定しているナット付近で、

ダンパーシャフトが、ポッキリと折れてしまう可能性があるのです。





特に、アッパーマウントを強化ゴムのタイプに

交換していると、ダンパーシャフトへの負担もかなり大きくなります。



もちろん、ダンパーシャフトに横方向の力が、かかると、

倒立シリンダーのベアリング部分も

スムーズに動きませんので、デメリットになってしまいます。









以上のように、キャンバーが付くことは、

大きなメリットがありますが、



ストローク中にレートが変化したり、

ストローク中に、ダンパー本体の抵抗が大きくなったり、

そして、何よりも、ダンパーのシャフトが、

折れるリスクが、あることは、大きな問題となってしまいます。





そこで、TM-SQUARE の

ピロアッパーマウントを装着すると・・・・・、



これらの問題が、一気に解決するのです!









pup3









だって、アッパーマウント部にピロポールが装着されていますので、

純正のように、アッパーマウントが、ダンパーシャフトに対して、

垂直に固定されているのではなく、

ダンパーの傾きに合わせて、角度が変わってくれますから。





これなら、ダンパーが傾いても、

バッチリと、垂直方向に、力を受けてくれます。



ということで、

ストローク中のレート変化もなく

(だって、アッパーマウントがアルミのブロックですから・・・)



ダンパーの倒立部もスムーズに動き、

ストロークにより、

ダンパーシャフトに横方向の力もかからなくなるんです。







なかなか、の優れものでしょう?





純正キャンバーの車輌にも大活躍の

TM-SQUARE のピロアッパーマウント。





フロントキャンバーをダンパーブラケットで、

付けられているみなさんには、

超オススメの商品です!!









TM-SQUARE ピロアッパーマウント

(WEB ページ)







TM-SQUARE ピロアッパーマウント

(匠工房 ページ)







やるなぁ~、

TM-SQUARE のピロアッパーマウント!

TM-SQUARE
3月 匠の日 通信 ⑤

2011年03月28日(月)


p14












静岡から、ご来店いただき、ピロアッパーの装着です。




阿部ちゃんが、装着を担当したのですが、

ボルトの頭を よ~く見てみると、なにやら、ピンクのマーキングが!









5d7eb7cad9










なるほど・・・、

これなら、ゆるんだボルトは、すぐに発見できますよね!


「さすが! 匠!!」

恐れ入りました・・・・・・。










TM-SQUARE
TM-SQUARE ピロアッパーマウント 発売開始!

2010年09月30日(木)


みなさん、大変お待たせしました。



TM-SQUARE ピロアッパーマウントが、発売開始となりました!





お値段は、



¥18,000(税込)です。





WEBページも、大出君の頑張りで、

本日アップすることができました!





TM-SQUARE  ピロアッパー ページへ







もちろん、お近くのTM-SQUARE 商品取扱い店でも、

ご購入可能となる予定ですが、



現時点では、弊社、代理店への案内も、まだ行えていませんので、

おそらく、来週後半ぐらいには、問題なく購入いただける予定です。





また、

TM-SQUARE ピロアッパーマウント には、オプションパーツが存在します。







オプションパーツ①  スラストシートセット



これは、ステアリングを切ったときに、

異音がすることを防止するためのシートです。



オーリンズダンパーへは、必須アイテムとなりますので、

オーリンズダンパーへの装着の場合は、必ずご使用下さい。



もちろん、オーリンズダンパー以外でも、

スプリングのストロークをより、スムーズにしてくれますので、

絶対とは言いませんが、装着した方が、田中は良いと思います。ハイ。





スラストシートの解説は、こちら。





お値段は、3枚セットで、¥1,000



左右に使用しますので、1台分なら、¥2,000(税込) となります。





ID65 タイプと、ID60 タイプの2種類がバリエーションされています。

(すいません、ID60 タイプは、もう少々、リリースに、時間がかかりそうです)





オプションパーツ② ピロアッパー専用カラー オーリンズ タイプ



こちらのオプションパーツは、オーリンズダンパーで、スプリング交換を

行っているユーザーの必需品です。







特に、スプリングにプリロードが、4回転以上かかっていない場合は、

ピロアッパーの交換により、車高が、少し上がってしまいます。





この車高の変化を防止するパーツです。





詳しい説明は、こちらを!







お値段は、2個セットで、¥2,800(税込) です。







オーリンズ純正スプリングで、車高がオーリンズの推奨値に、

セットされている場合は、不要ですので、ご注意を!







オプションパーツ③ ピロアッパー専用カラー トラスト タイプ





こちらは、TM-SQUARE ピロアッパーマウント を

装着すると、トラストダンパーの手動減衰力調整の調整部分が、装着できなくなることを

防止するパーツです。





詳しい説明は、こちらを!







お値段は、こちらも 2個セットで、



¥2,800(税込) です。





室内から、ダンパーの減衰をコントローラーにて

調整するパーツは、同時装着できませんので、ご注意下さい。







以上、オプションパーツを含め、フルラインナップとなりましたので、

みなさんのご注文、お待ちしておりま~す!







TM-SQUARE
ピロアッパー専用 ダンパーカラー完成!

2010年09月15日(水)


p15



待ちに待った、

ダンパーカラーが、できてきましたよ~。









まず、これが、オーリンズ用。







74df65b7f8







これが、トラスト用です。






fd5f7c1e9a






素材は、もちろん、ステンレス!




このカラーがあれば、車高が、7mm上がってしまう、

オーリンズダンパーにも、


減衰調整のクリックが装着できなかった、トラストダンパーにも、



TM-SQUARE の ピロアッパーマウントが、バッチリ装着できちゃうんですよね~。



スラストシートは、もう手元にあるし、これで、オプションパーツを含め、

リリースの準備が整いました。



あとは、オプションパーツの、取説を作れば、いよいよリリースです!

TM-SQUARE
TM-SQUARE ピロアッパーマウント解説 最終回

2010年09月14日(火)






さぁ~、今日は、

TM-SQUARE ピロアッパーマウント解説 の 最終回。





最終回の内容は、

「どんな、ダンパーに装着ができるか?」 です。





この話は、とっても簡単。







答えは、



「純正アッパーマウントを使用しているならどんな、ダンパーにも装着が可能です」




社外のダンパーであっても、ほとんどのダンパーメーカーのダンパーは、

純正アッパーマウント対応品だと思いますので、まったく問題ないですよ~。







もちろん、純正のダンパーにも装着可能です。







ただ、オーリンズダンパーへの適合 でも書きましたが、全長調整式ではない

車高調や純正ダンパーでは、装着後の車高が、約7mm 上がりますので、

この部分は、ご了承くださいね。









もちろん、全長調整式では、ダンパーの長さを変更して、元どおりの車高に

することが可能です。







また、全長調整式ではないタイプでも、現状でスプリングにプリロードが

かかっていれば、それを緩めれば、元どおりの車高にすることが可能です。







ちょっとマニアックな商品となりますので、ダンパーへの適合や、装着後の車高等は、

交換予定の方は、以下まで、直接ご連絡いただければと思います。







TEL 03-5706-1888

メール mail@tm-square.com





もちろん、装着されるお店の担当の方に、

直接ご連絡することも可能です。







TM-SQUARE ピロアッパーマウント。



¥18,000(税込) にて、発売秒読みです。





以上、

TM-SQUARE ピロアッパーマウント の解説でした!







p1190595











TM-SQUARE
TM-SQUARE ピロアッパーマウント解説 ④

2010年09月13日(月)






今日は、構成部品のお話を。





まずは、

TM-SQUARE ピロアッパーマウントの 「キモ」、

ピロポールが圧入されている、部分です。





その名も、ズバリ、ピロアッパーマウント です。









p12401921









このパーツが、純正アッパーマウントのゴムブッシュの換わりになります。

でもって、これが、ピロサポートブロック。









p12400841







通称、富士山です。





ピロアッパーマウントと、アッパーシートの間に、装着します。









p1190673







お次は、アッパーサポートプレート。









p12401991







エンジンルームから、見えるプレートですね。





このプレートと、ピロアッパーマウントで、

スイフトのボディーをサンドイッチします。





そして、

サンドイッチにするときに使用するボルト



アッパーボルト。









p12402021







全部で12本。



装着すると、こんな感じです。









p12400481







そして、ダンパーシャフトをピロアッパーに固定する、ピロナットカラーです。







p12400881









装着すると、









p1190788









こうなります。





以上が構成部品となり、

集合写真では・・・・・・・・、









img_424312









こんな感じです。







以上、キャスト(構成部品)のご紹介でした!





次回は、ピロアッパーの最終回です。



つづく。







TM-SQUARE
TM-SQUARE ピロアッパーマウント解説 ③

2010年09月11日(土)






FSWテストで、確信した、

完璧なまでのパフォーマンス。





でも、ピロアッパーマウントのメリットは、

それだけでは、ありませんでした。





たとえば、

ゴムブッシュによる、純正アッパーマウントでは、

ギャップへの乗り上げや、荷重移動により、スプリングや、ダンパーが、動く前に、

純正アッパーマウントのゴムブッシュが、先に変形してしまいます。







ここでは、サスペンション全体としては、ストロークしているものの、

スプリングや、ダンパーが、動いていないということが、発生してしまうのです。







要するに、乗り味に直結する、サスペンションの動きはじめに、

ダンパーやスプリングが、関与せず、



ゴムブッシュのみが動いていることから、

タイヤグリップをうまく引き出せないだけではなく、

乗り心地にも、乗り味にも、大きく影響するのです。









TM-SQUARE ピロアッパーマウントは、

コーナリングフォースに対して、キャンバーが戻されないとこ。





そして、ストロークの初期段階から、

スプリング/ダンパーがシッカリ動くこと。





この2つのメリットにより、リニアでダイレクトな、

レスポンスの良いステアリングフィールを生み出します。







反対に、デメリットは、

タイヤの走行ノイズや、サスペンションの上下動により発生するノイズを

吸収できないことです。







純正のアッパーマウントでは、

サスペンションとボディーの間に、ゴムブッシュが存在するため、

これらのノイズの大部分を吸収しますが、



TM-SQUARE ピロアッパーマウントは、

アルミブロック製ですので、これらのノイズを純正アッパーマウント並に、

吸収することはできません。









でも、田中の個人的な感覚だと、

ノイズは、 20% アップ (相当、敏感な人でないとわからない)

という感じです。





また、経年変化により、

ピロポール部に、「ガタ」 が生じると、ギャップを乗り越えるときに、

ゴトゴト音が、発生します。



(この場合は、交換する以外、手がありません・・・)







以上が、ピロアッパーマウントを装着する、メリット/デメリット です。



次回は、構成部品の紹介です。









TM-SQUARE
TM-SQUARE ピロアッパーマウント解説 ②

2010年09月10日(金)






少々、時間が空きましたが、今回は、前回の続きを。





筑波スーパーバトルで、純正アッパーマウントが、動いて、

キャンバーが減少していた事実。





その証拠写真が、コレです!



















p1190721





結構、ビックリでしょ?



(推定2センチは動いてる・・・・・)





ということで、だったら、

「動かないものを作ればよい」 ということで、

TM-SQUARE ピロアッパーマウント の開発は始まりました。









そして、

アッパーマウントの構造を変形しないアルミブロックとし、

内部にピロポールを装着するという仕様としました。











img_42431







これで、コーナリングフォースによって、

ダンパーの装着ポイントが動くことを回避でき、

走行中にキャンバーが減る症状が大きく抑制されるハズです。







e38394e383ade382a2e38383e38391e383bce3839ee382a6e383b3e38388e3819fe3828fe381bf









で、早速、コーナリングフォースが一番かかかる、FSW のメインコースに

テストへ出かけました。







試作ピロアッパーマウントのパフォーマンスは、コースインしたラップから

確実に、そして、明らかでした。







一番、「Gフォース」 のかかる、100R では、

驚くほど、クルマは、曲がってくれます。





これは、感動的でしたね~。







これに、1コーナーのような、2速のコーナーも、

今までは、アンダーステアになると、

コーナーを抜けるまで、ずっとアンダーステアだったのが、

アンダーステアになっても、途中で復帰してくれるのです。







このときに、改めて、今まで(純正アッパーマウント)は、

ダンパー取付け位置が動いて、キャンバーが減少していたことが、明確となりました。







また、ステアリングレスポンスも

より、リニアになり、タイヤの状況も、ダイレクトに伝わってきます。





も~、これは、衝撃的でした!





そうです、スーパーバトル後に、我々が考え、そして、作った試作品は、

完璧に、的を得たものだったのです!







つづく。









TM-SQUARE
TM-SQUARE ピロアッパーマウント解説

2010年09月06日(月)






さて、今回から、TM-SQUARE ピロアッパーマウント の詳細と、

なぜ、ピロアッパーマウントを作ろうと思ったかとか、



ピロアッパーマウントのメリット、デメリットは、どんなことなのか等々、

ジックリ解説していきたいと思います。ハイ。







まずは、作ろうと思ったキッカケは、昨年末に開催された、

筑波2000 スーパーバトルでの出来事でした。









2009_dec09-04991







TM 1号車は、フロントキャンバーを -5.8°に設定し、

渾身のアタックを行ったのですが、走行後のセットダウンで、各部をチェックしていると、

明らかに左フロントタイヤの外側が、磨耗していました。





そうです、タイヤの 「外あたり」 状況が激しいのです・・・・・・。





このキャンバー角で、これほどまで、「外あたり」 することは、まず考えられず、

「どこかで、動いてはいけない、何かが動いている」

という結論に達しました。







そして、その後の検証により、この犯人は、

純正のアッパーマウントであることが、判明しました。







要するに、大きなコーナリングフォース(ヨコG) が

発生すると、ゴムのブッシュである純正のアッパーマウントが、変形して、

ダンパーの装着ポイントが、外側に動くのです。









下の図を見て下さい。











e7b494e6ada3e382a2e38383e38391e383bce3839ee382a6e383b3e38388e3819fe3828fe381bf







このダンパーの装着ポイントが、外側に動くと、キャンバーが減る方向となるため、

タイヤの 「外あたり」 が、発生し、有効な接地面が確保されません。







このことが原因で、

アンダーステアも強まっていたのです。





もちろん、この症状は、

大きなコーナリングフォースが、発生すればするほど、

悪化の一途をたどってしまうんですね~。





つづく!
