FF特有のアンダーステアを減少させるためには、リアのトーイン調整は非常に有効な手段となります。アンダーステアが強い場合は、リアのトーインを少なくすることで、コーナリング中(特に進入部分)に、リアが回り込んでくれ、アンダーステアを抑制します。なお、このセットアップは、走行抵抗が減少することから、ストレートスピードにも、影響 を与えます。

また、トーションビーム式のサスペンションでは、ストロークによるキャンバー変化がほとんどありません。よって、クリッピングポイント近辺では、タイヤの外アタリ(タイヤの外側のみが接地している状態)が強くなりますので、コーナーにおいて、タイヤのグリップを有効活用するためにも、キャンバーが必要となります。

TM-SQUARE リア キャンバーシム は、通常トーションビーム式のサスペンションでは、調整の行えないトーイン値 & キャンバー値 の両方を変更できるよう ダブルテーパーのシム(2方向にテーパーになっているシム)を採用したセットアップアイテムです。車輌の状況や、セットアップに合わせてチョイスできるように、キャンバー値 が2種類(並盛仕様 & 大盛り仕様)また、変更できるトーイン値 が、2種類(0°40’レス仕様 & 1°00’レス仕様)の合計4アイテムをバリエーションしました。

TM-SQUARE 「ZC32S」 リアキャンバーシム アイテム表

アイテム
(カラー)
並盛
トーイン 0°40’レス
(ブラック)
並盛
トーイン 1°00’レス
(グリーン)
大盛
トーイン 0°40’レス
(ゴールド)
大盛
トーイン 1°00’レス
(シルバー)
キャンバー (変化量) 1°25’ネガ 1°25’ネガ 2°30’ネガ 2°30’ネガ
トーイン (変化量)0°40’レス 1°00’レス 0°40’レス 1°00’レス

※トーインは、左右のトーインを合算した「トータルトー」の表記となります。

トーイン値 & キャンバー値の変化量は、たとえば、並盛キャンバーシム(トーイン0°40’レス)を装着すると、上記のとおり、装着前よりキャンバーが、1°25’ネガ方向に変化し、トーインが、0°40’レス(アウト)方向に変化したアライメント値となります。

ちなみに、弊社デモカー(TM 5号車/ZC32S 2型)による実測値(キャンバーシム装着後のアライメント)は、以下のとおりです。

TM-SQUARE 「ZC32S」 リアキャンバーシム 装着後のアライメント (TM 5号車の場合)

アイテム
(カラー)
純正状態
イニシャル
並盛
トーイン 0°40’レス
(ブラック)
並盛
トーイン 1°00’レス
(グリーン)
大盛
トーイン 0°40’レス
(ゴールド)
大盛
トーイン 1°00’レス
(シルバー)
キャンバー(変化量)1°00’ネガ 2°25’ネガ 2°25’ネガ 3°30’ネガ 3°30’ネガ
トーイン(変化量) 0°50’IN 0°10’IN 0°10’OUT0°10’IN 0°10’OUT

※  トーションビームには、製造上の公差がありますので、純正状態でのアライメントは、すべての車両で
  同一ではありません。よって、装着後のアライメント値は、上記と同一にならない場合があります。
※  上記の数値は、車高40mm ダウンでの計測値です。
※  純正車高では、上記数値からトーが、約 0°20’ マイナスになります(トーインが減る方向です)。

また、キャンバーシムの装着により、リアキャンバーがネガティブ方向に変化しますので、タイヤの上端部がフェンダー内に収まりやすくなり、ハブセンターならびに、タイヤの下端部は、外側に張り出します。タイヤ/ホイールの各部の位置は、下記のとおり変化します。

TM-SQUARE 「ZC32S」 リアキャンバーシム 装着後のフェンダークリアランス

アイテム/計測位置タイヤの上端部ハブセンターの位置タイヤの下端部
並盛(0°40’レス)-3.2mm+4.5mm+7.7mm
並盛(1°00’レス)-3.1mm+4.4mm+7.5mm
大盛(0°40’レス)-7.4mm +6.5mm+13.9mm
大盛(1°00’レス)-7.3mm +6.1mm+13.4mm

※  上記の数値は、計算上の数値で、実測とは異なる場合があります。
※  +表記 → タイヤが外に出る
  -表記  → タイヤが内側に入る  となります。
※  大盛 (トー少なめ) と、大盛は、同じ数値です。

トーインに関して キャンバーに関して なぜ、6枚で1セット?

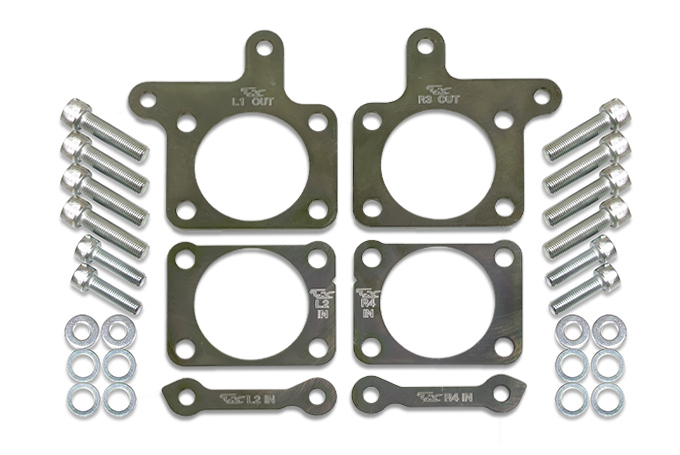

ZC32S用 キャンバーシム

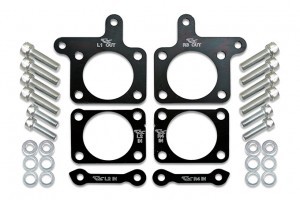

キャンバーシム 並盛(トーイン 0°40’レス)
商品名 :キャンバーシム 並盛(トーイン 0°40’レス)
品番 : TMCS-C01903
価格 : 35,000円(税込)
素材 : スチール製 (カラー:ブラック)
付属品:M12キャップボトル8本 M12ワッシャ8枚
     M10キャップボトル4本 M10ワッシャ4枚
個数

カゴに入れる

キャンバーシム 並盛(トーイン 1°00’レス)
商品名 : キャンバーシム 並盛(トーイン 1°00’レス)
品番 : TMCS-C01904
価格 : 35,000円(税込)
素材 : スチール製 (カラー:グリーン)
付属品:M12キャップボトル8本 M12ワッシャ8枚
     M10キャップボトル4本 M10ワッシャ4枚
個数

カゴに入れる

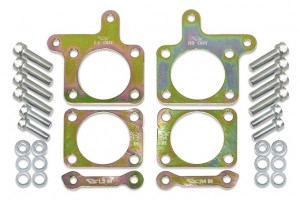

キャンバーシム 大盛(トーイン 0°40’レス)
商品名 :キャンバーシム 大盛(トーイン 0°40’レス)
品番 : TMCS-C01901
価格 : 36,000円(税込)
素材 : スチール製 (カラー:ゴールド)
付属品:M12キャップボトル8本 M12ワッシャ8枚
     M10キャップボトル4本 M10ワッシャ4枚
個数

カゴに入れる

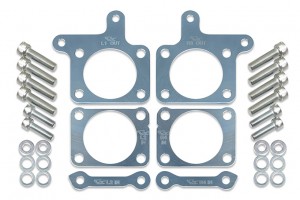

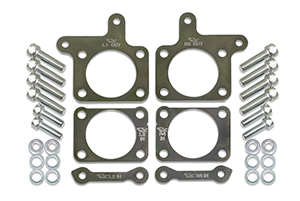

キャンバーシム 大盛(トーイン 1°00’レス)
商品名 :キャンバーシム 大盛(トーイン 1°00’レス)
品番 : TMCS-C01902
価格 : 36,000円(税込)
素材 : スチール製 (カラー:シルバー)
付属品:M12キャップボトル8本 M12ワッシャ8枚
    M10キャップボトル4本 M10ワッシャ4枚
個数

カゴに入れる
