さぁ~、今日は、

よくわかる! パーチェ の解説!!  ②  です。









前回の、スプリングの変形に対応した パーチェ の 角度変化

ご理解いただけましたでしょうか?

(なんだか、たくさんアクセスいただき、幸せ!!)







では、本日は、ストローク中に発生する 「ツイスト」 の 解説を!

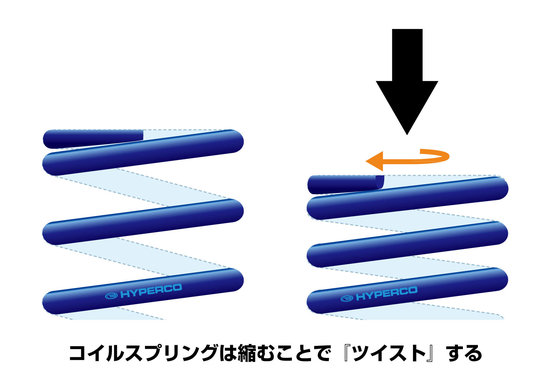

コイルスプリングは、ストロークする時、

じつは、上面 および、下面が、少し 回る(ツイストする)んです。







112







だって、1本のワイヤーを

グルグル 巻いて、製造していますので、ある面、これも、宿命です。









でも・・・・・・、スプリングシートと、スプリングの間に、

何か、ベアリング状のものが、ない限り、

うまく、回れませんので、テンションが発生してしまいます。







そして、このテンションは、

ストローク中のレート変化の原因となります・・・・・・・。

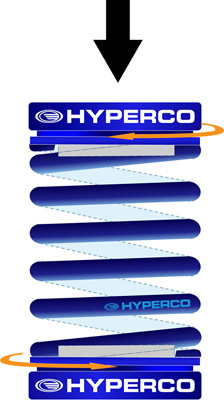

で、ここでも、パーチェ を装着すると!







28









パーチェ の上下が、ベアリングのように、回ってくれますので、

テンションは、発生せず、いつも スムーズ!







結果、ストローク中に、レート変化を発生させず、

「リニア」 なレート特性と、なってくれるんですよね~。







まぁ~、パーチェ の構造は、前回も言いましたように、

上下2分割のスプリングシート構造の間に、オイル室があり、

片側が固定されていても、もう片側は、自由に動くようになっています。





ですから、片側のシートが、固定されていても、

カンタンに、もう片方は、グルグル と回ってくれます。











でね、

この特性が、ストラット式の フロント サスペンション と、

特に相性が良いんですよね~。





だって、ストラット式 フロント サスペンション は、

操舵により、回転方向の力が加わりますので、



通常のストロークによる 「ツイスト」 を抑制するのではなく、

操舵による、「ツイスト」 も、ガッツリと抑制してくれるのです。









ですから、

スラストシート(テフロンシートを金属製のシートでサンドイッチしたもの)や、

ローラーベアリングタイプ のシートを 同時装着しなければ、

操舵時に、「ゴリン ゴリン」 と、音がする場合にも、

パーチェ の装着は、◎ なのであります。

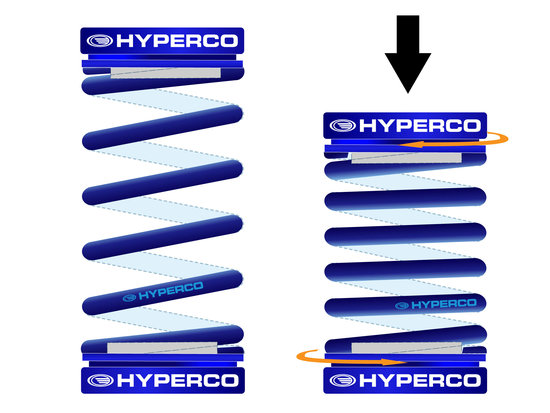

おまけに、このテンションが原因で、

ステアリングの重さに変化がある場合も、

パーチェ が、うま~く 回ってくれることで、

とっても、ステキな、ステアフィールを実現してくれるのです。









39











いや~、パーチェ って、良い仕事してますよね~。









ということで、次回は、これら パーチェ の特性にて、

乗り心地が、どのように変化するのかを 解説したいと思います。ハイ。
