TM-SQUARE 強化 ドライブシャフト できました! (ZC31S)

2014年05月22日(木)





今週末 SA京都ワンダー店 で、開催される

TM コレクション VoL.4







先日の告知でも、お知らせしましたように、

今回の イベント では、TM-SQUARE の新商品 が、

2つも リリース されます。

(S田さん からの 命令でしたので、頑張りました・・・・・・)









ひとつは、ZC32S の TM-SQUARE ダンパーキット。

(いや~、いよいよ、リリース スタート なのであります!)





そして、もうひとつは、

TM-SQUARE 強化ドライブシャフト (ZC31S 専用品) となります。













ということで、今夜は、

TM-SQUARE 強化 ドライブシャフト の 詳細解説 を

ジックリ と、行いたいと思いますので、ぜひ、お付き合いくださいね!









「匠の日」 に遊びに来られたみなさんは、

開発段階から、すでに情報を リーク していましたので、

よ~く ご存知だった、”あの黄色の ドラシャ” (別名  幸福の黄色い ドラシャ ) が、

いよいよ、リリース 開始 となりました。

(2年間 一生懸命 開発を行いましたからね~  いや~、頑張った!!)









で、田中が作った(考案した?) ドラシャ は、

いったい、どんな感じの 商品かと 申しますと・・・・・、











(以下、広告文章です)













「ワイド & ハイグリップ による、強力な タイヤ の グリップ 力」

「大きく設定される ネガティブ キャンバー」

「機械式 LSD による強力な トラクション」

「ローダウン による、より厳しくなる作動角」  等々、



チューニング & セットアップ が進めば進むほど、

タイヤ と路面が強力に グリップ することから、ドライブシャフト への負担は増大します。



また、サーキット では、「操舵 + 縁石の使用」 そして、高温での連続走行という、

ドライブシャフト にとって一番過酷な状況が続くことから、トラブル の発生頻度が

高くなってしまいます。

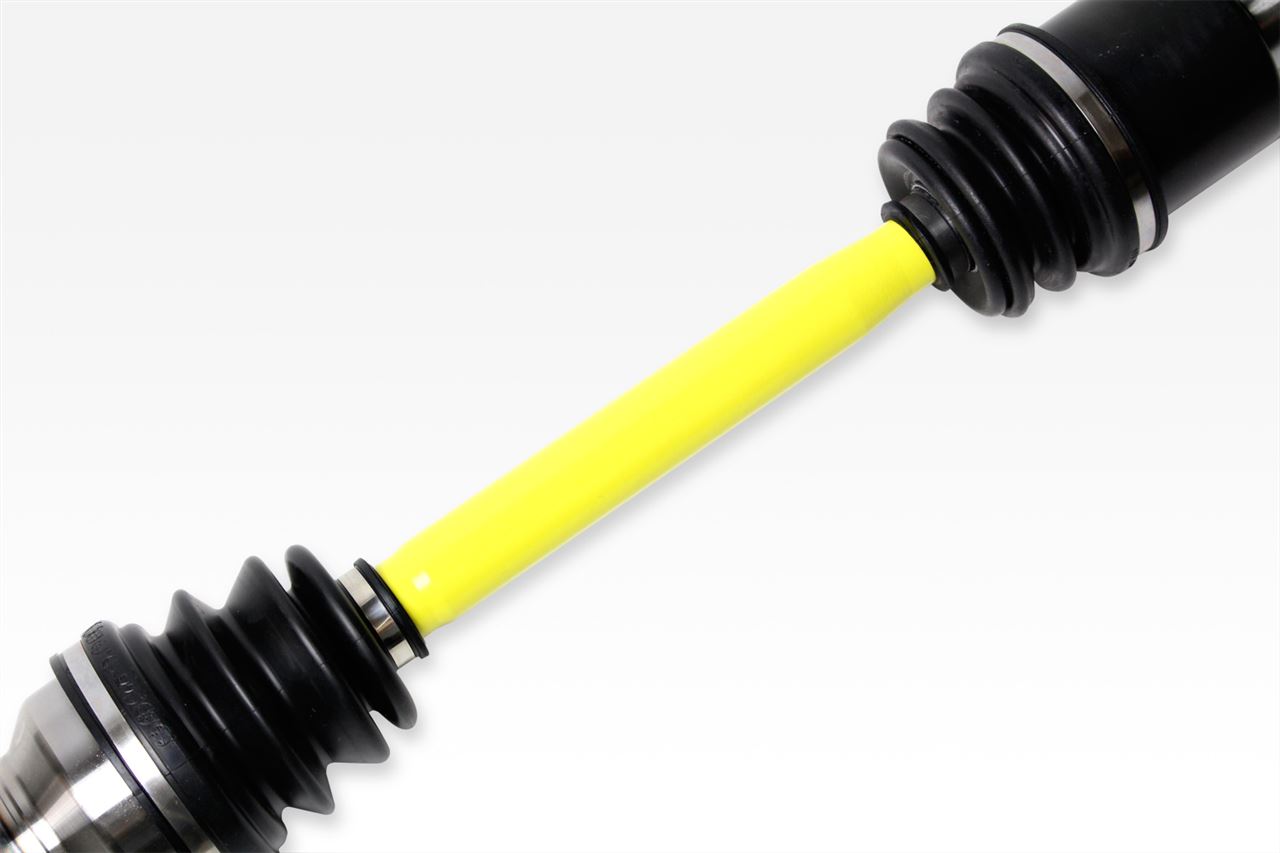

TM-SQUARE 強化 ドライブシャフト は、

アウタージョイント、インナージョイント、そして、シャフト 本体 にも

強化を行った、サーキット 完全対応の ドライブシャフト です。











各部の詳細を解説しますと、









アウタージョイント




14



23



32

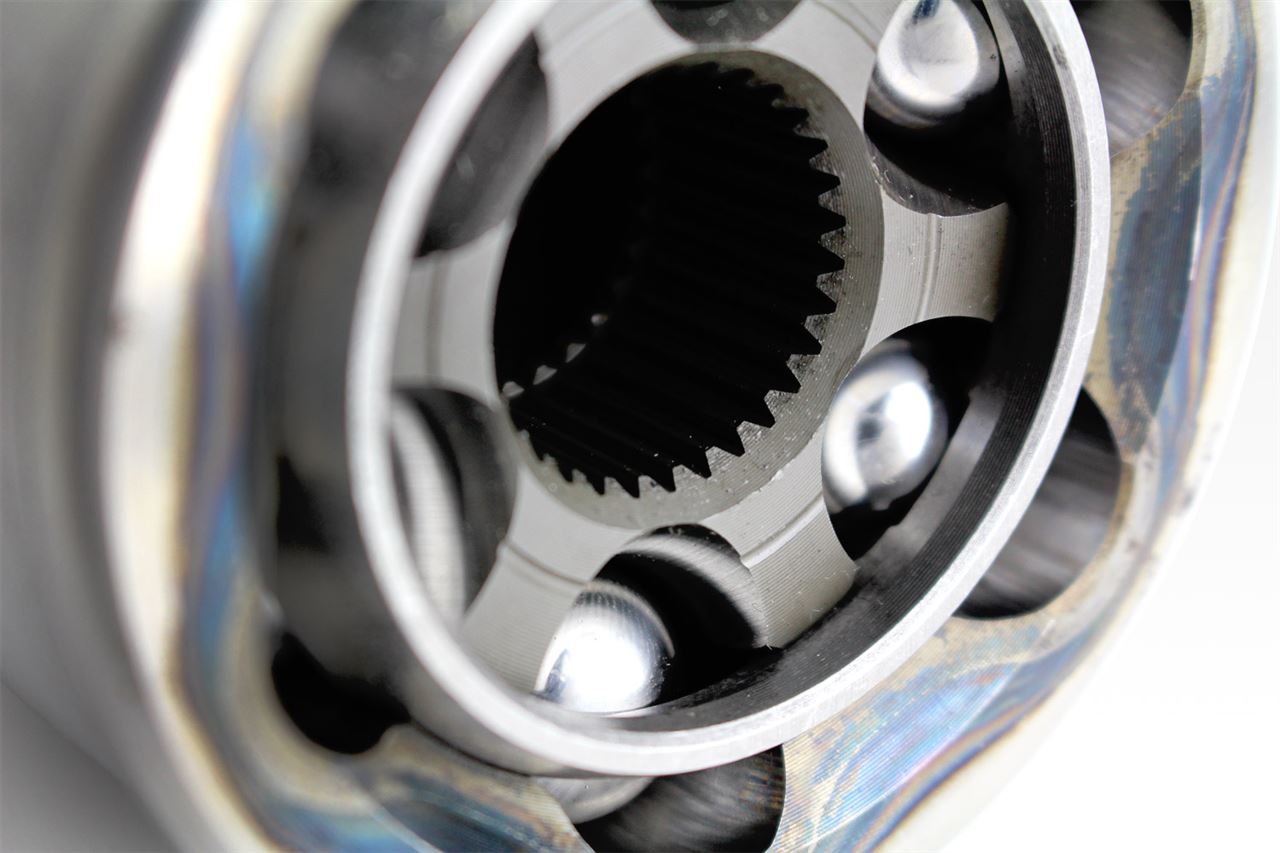

ドライブシャフト の トラブル 発生頻度 No1 となる アウタージョイント は、

ケースサイズ、ボールサイズ とも、ガッツリ と、サイズアップ を行いました。

(アウタージョイント は、純正と同様に、バーフィールドタイプ となります)













インナージョイント


41

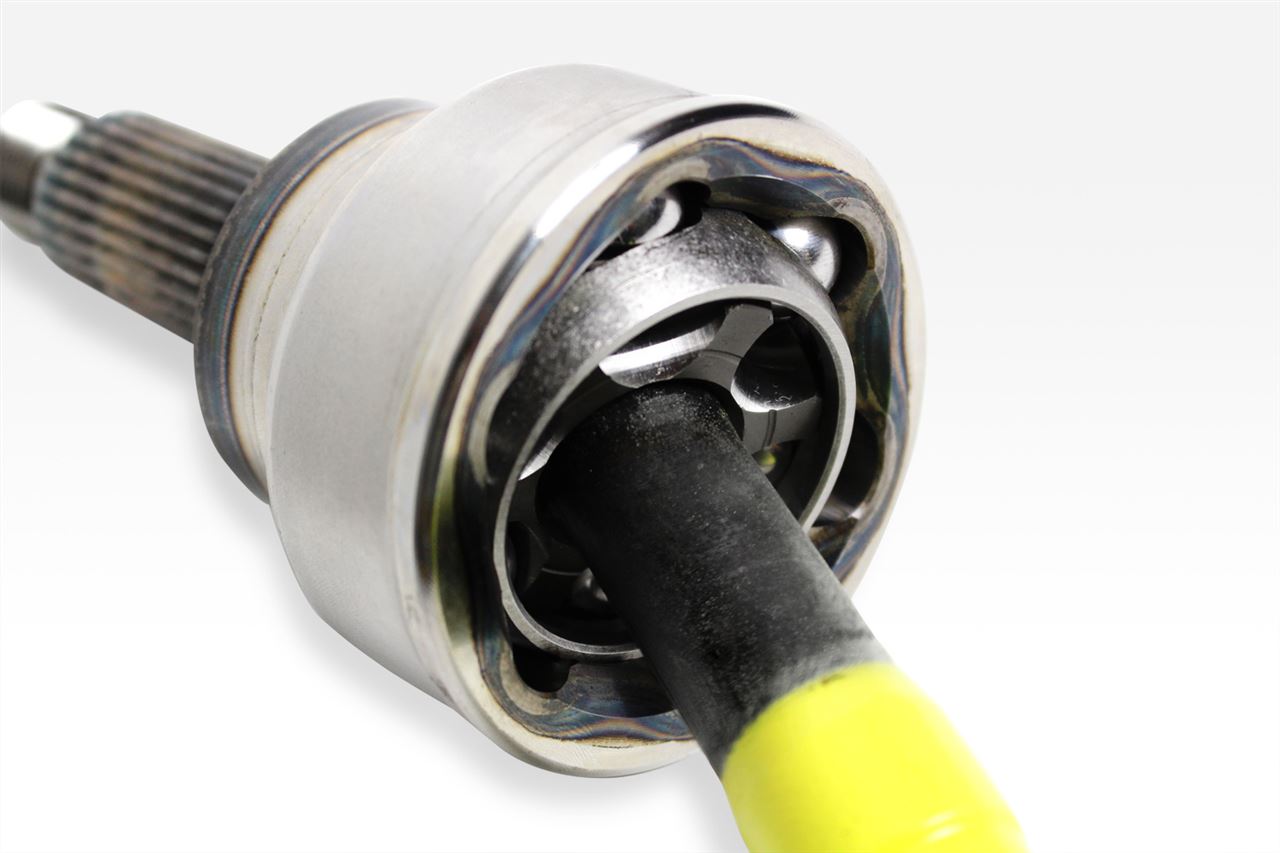

純正品は、バーフィールドタイプ となりますが、TM-SQUARE 強化 ドライブシャフト では、

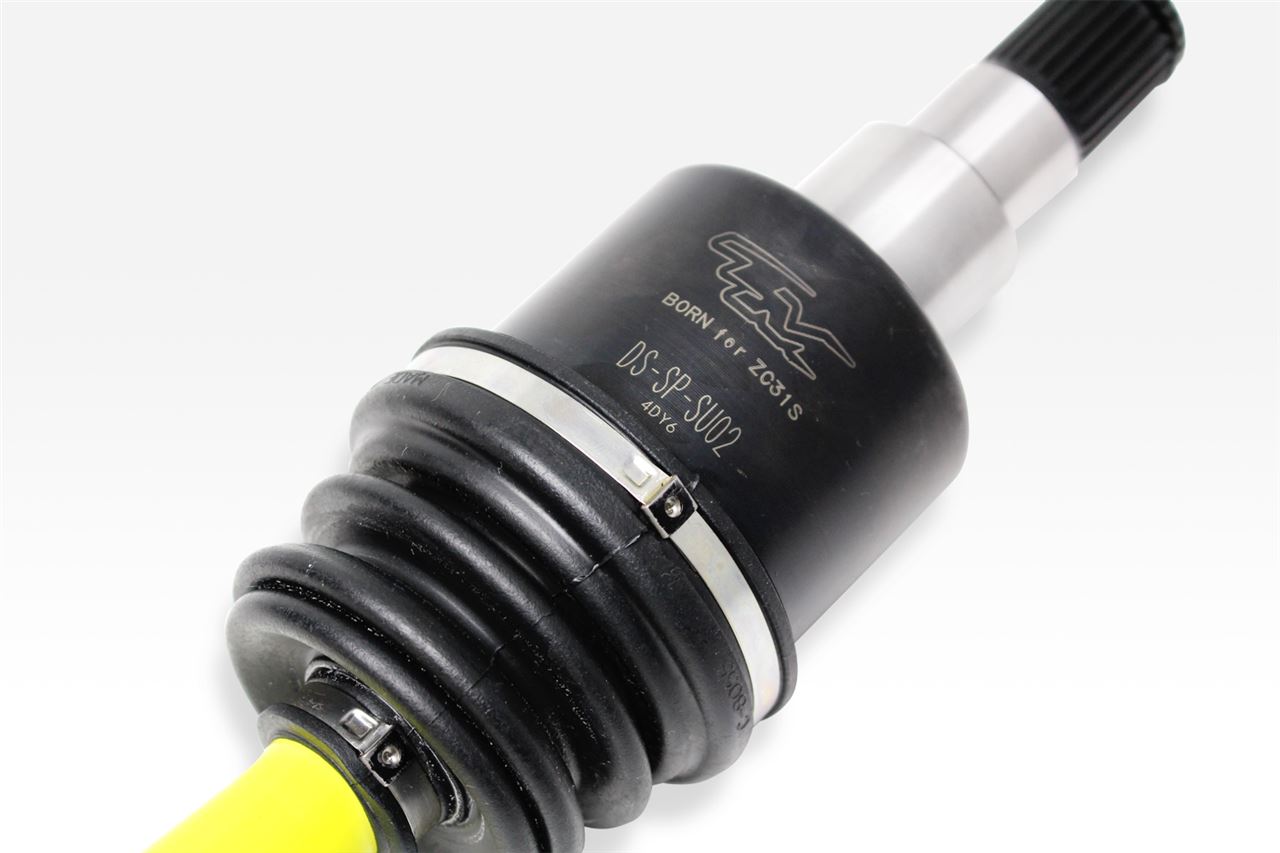

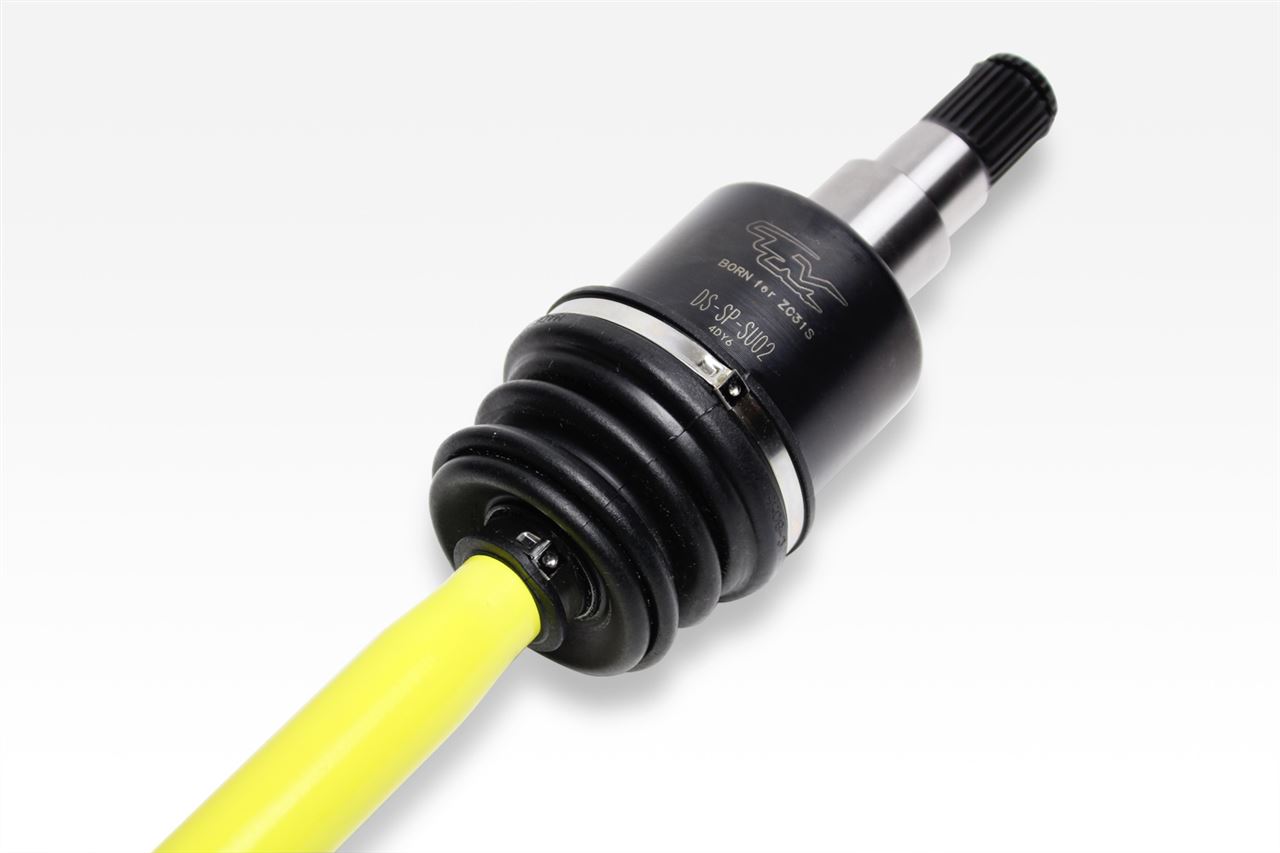

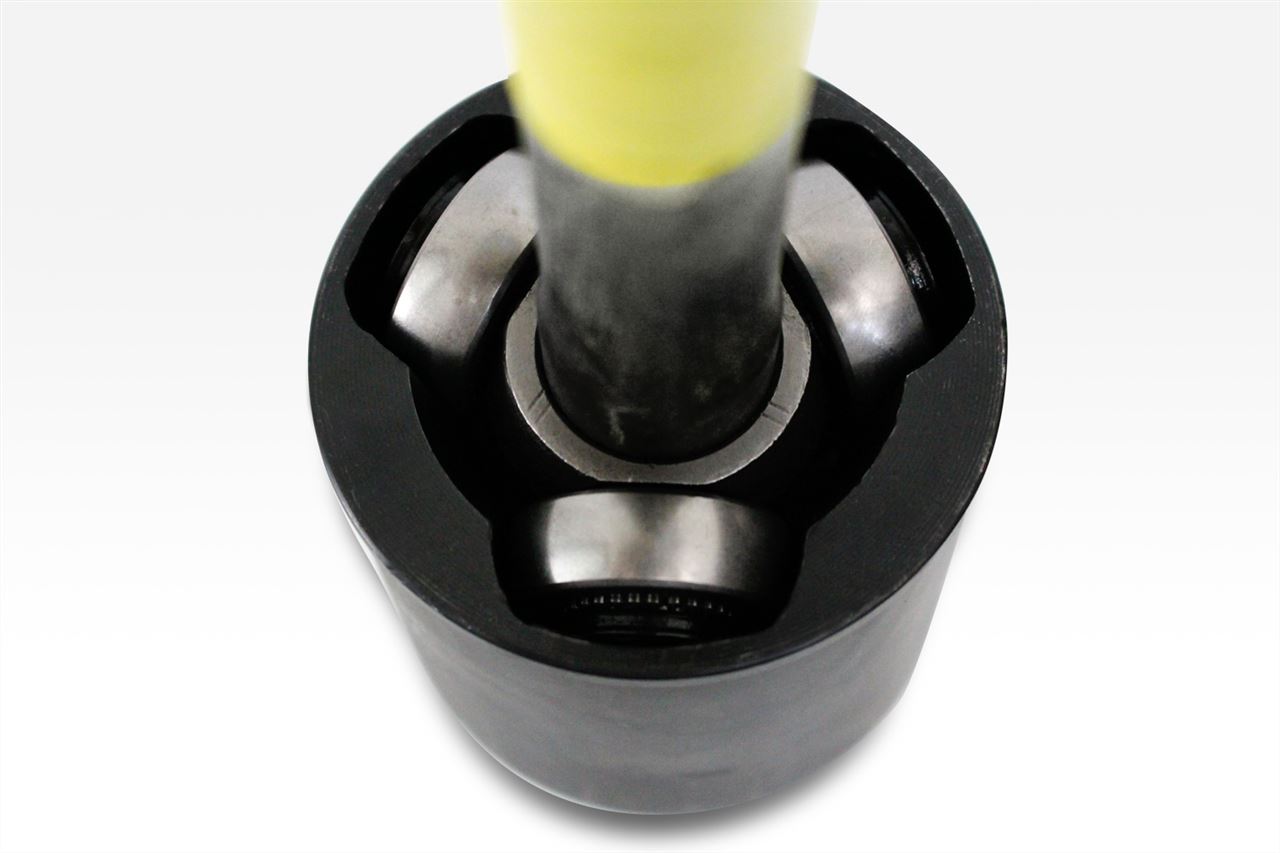

インナージョイントを、 トリポートタイプ に変更









51



61



7





※ トリポートタイプ は、スライド 方向に対して動きが軽い、レーシングカー にも

採用されている タイプ の ジョイント です。 純正品も、ZC31S→ZC32S の

モデルチェンジ 時に、インナージョイント は、トリポートタイプ に変更されています。













シャフト本体


8



シャフト 径も、純正品より太く設定し、ハイパワー 車にも 完全対応!!





















以上のように、各部の強度を トータル で向上させたことにより、

過酷な状況下の使用においても、長期間、安心してご使用いただける

バランス の良い 強化 ドライブシャフト となりました.









ですから・・・・、





「サーキット の走行頻度が高い車両」

「過給機や、エンジンチューニング によって パワーアップ された車両」

「ネガティブキャンバー が大きく設定されている車両」

「低い車高に設定されている車両」

「LSD が装着されている車両」




には、特に オススメ となります。













また、TM-SQUARE 強化 ドライブシャフト は、

全長を 5mm 純正品より、短く設定しています。

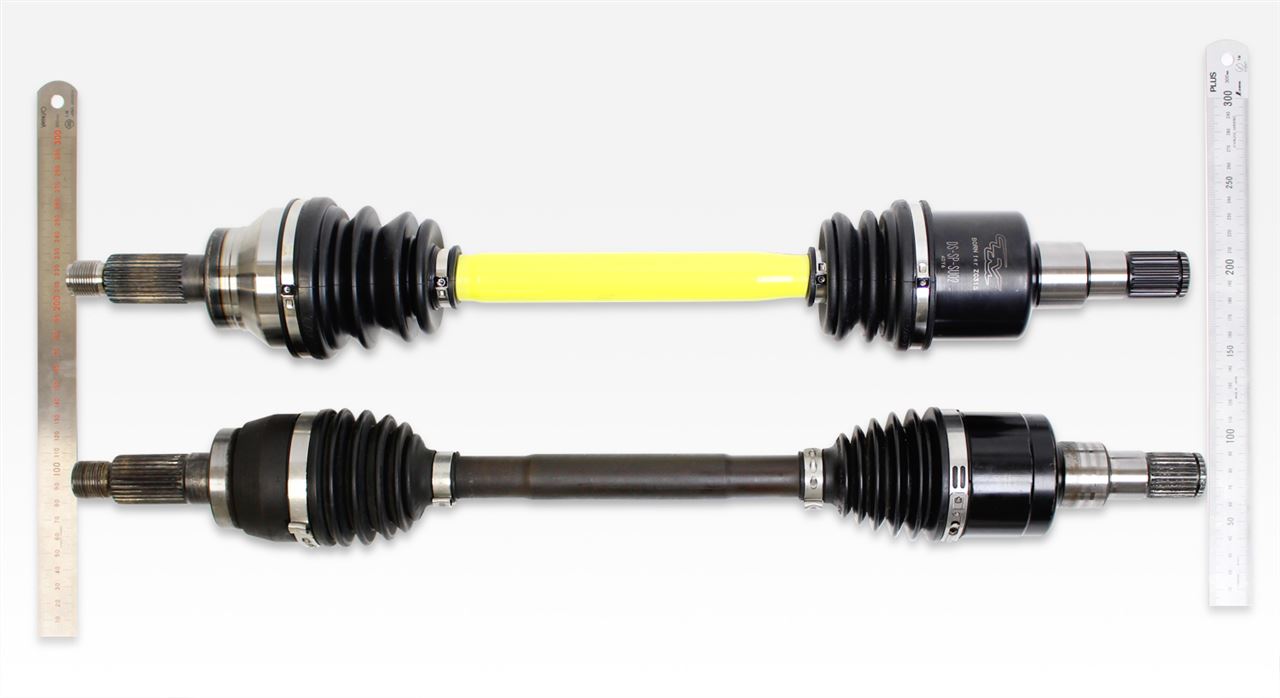

9





(上 TM-SQUARE 強化 ドライブシャフト   下 純正品)







理由は、ローダウン された車高、そして、ネガティブキャンバー に対応させるためです。







下の図を見て下さい。









10









車高を低く設定したり、ダンパーブラケット 部 または、ピロアッパー マウント によって、

ネガティブキャンバー を設定すると、ロア アーム の支点は変わらないことから、

タイヤ の上部が、フェンダー 内側に入り込みます。





すると、ドライブシャフト は、ミッションケース 側に押し込まれることから、

ドライブシャフト が 「底突き」 し、内部で、干渉が発生することがあります。





特に、サスペンション が大きく ストローク する コーナリング 時は、

キャンバー 値によって、ドライブシャフト 内部が干渉し ダメージ を受けてしまいます。

(ドライブシャフト 内部が干渉すると、振動 & 「ゴリゴリ音」 が発生します)









そこで、TM-SQUARE 強化 ドライブシャフト では、

この ドライブシャフト の 「底突き」 をあらかじめ抑制するために、

純正品に対して全長を 5mm 短く設定。



ローダウン & ネガティブキャンバー による

ドライブシャフト の 「底突き」 による トラブル を抑制しています。













ちなみに、純正車高、純正キャンバーの車両にも、

問題なく、装着いただけます!

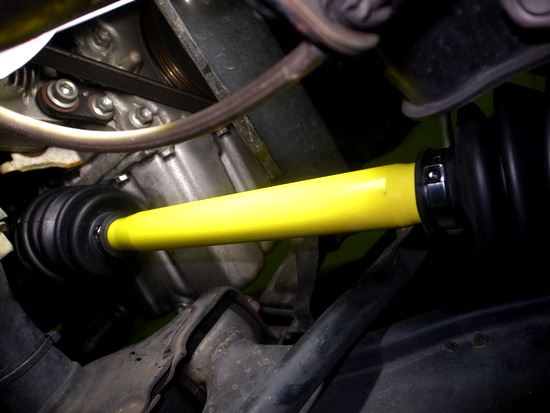

111



TM-SQUARE 3号車 (純正車高、純正 キャンバー) により、確認を行いました。













それに、TM-SQUARE 強化 ドライブシャフト は、

耐荷重性能と、高温安定性 に ずば抜けている

サーキット 完全対応の ドライブシャフト 専用 グリース

BILLION OILS MFX-6080 を 使用して組み上げています。











121











スーパーGT、スーパー耐久をはじめとする各種 レース でも実績のある

競技車両完全対応の ドライブシャフト 専用 グリース ですので、

高温・高負荷での連続使用でも、安定した潤滑性能を維持することが可能となります。









BILLION OILS MFX-6080 の詳細は、こちらから!



















というのが、

TM-SQUARE 強化 ドライブシャフト (ZC31S 専用品) の

製品詳細 なのであります。ハイ。







アウタージョイント も、強化

インナージョイント も、強化

シャフト 径 も、強化 し、





インナージョイント は、バーフィールドタイプ を トリポート に変更。

それに、キャンバー 対策として、全長を 5mm 短く設定し、

究極の ドライブシャフト 専用 グリース (BILLION OILS MFX-6080) にて、

組み上げられた、田中 渾身の ドライブシャフト なのであります。

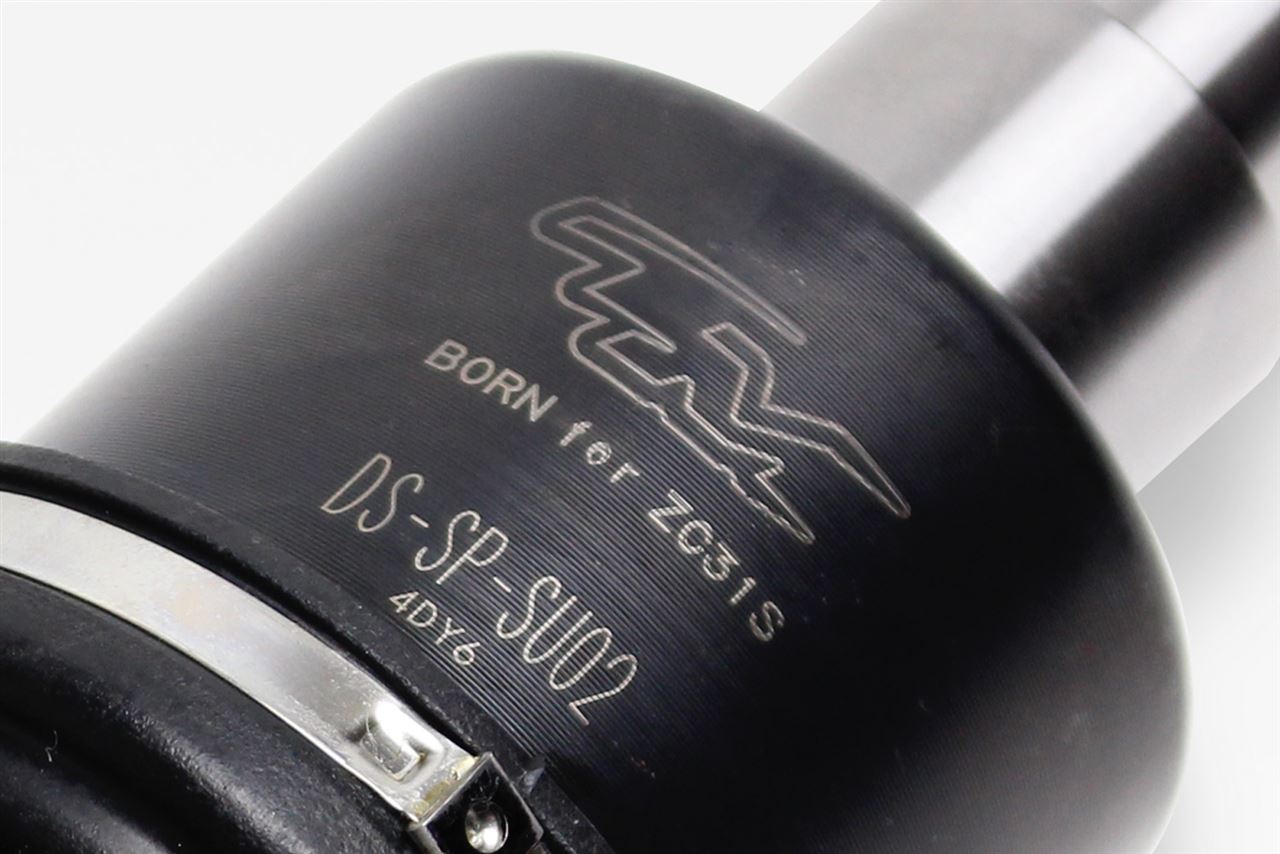

まぁ~、この写真を見れば、









131



141









田中の思いを すべて投入した スイフト愛 タップリ の

ドライブシャフト だということ、ご理解いただけますよね~ きっと!!



















そして、そして、気になる お値段は・・・・・・、

2本 Set で、 ¥78,000(税込) !







いやはや・・・、

頑張りました・・・・・!

(自分で、自分を 褒めてあげたい! ・・・ 笑)





だって、純正部品 でも、¥92,448(税込) しちゃいますからね!!











ということで、





トラブル発生時 は、もちろん、



発進時 & 操舵 + アクセル にて、

ドラシャからの異音 (「カチッ」音) が 聞こえたら、

TM-SQUARE 強化 ドライブシャフト のこと、思い出して、下さいね~!



※ この 「カチッ」 音は、もうすぐ、ドラシャ が壊れる メッセージ です。







そして、トラブル発生前に、転ばぬ先の杖 としても、ぜひぜひ、ご活用ください!!











以上、ZC31S 専用 TM-SQUARE 強化 ドライブシャフト

発売のお知らせ でした!





ちなみに、在庫も、◎ です!!

あっ、週末の SA京都ワンダー イベント でも、装着可能です!









BILLION
「BILLION OILS 特約店」 の お知らせ! Vol. 2

2014年05月14日(水)





GW 前に、お伝えいたしました

BILLION OILS の 「特約店」



(エンジンオイル 5w-40 / 10w-40 &

ミッションオイル FF-730 / FF315 の 常時在庫が あるお店!)





新たに 5店舗!  登録いただきました!!









新規に、登録いただいたのは、









東京都

スーパーオートバックス 八王子



兵庫県

スタイル コクピット ZOOM

コクピット Be

スーパーオートバックス サンシャイン神戸



京都府

AUTO CROSS









となります。

(あざ~す!)











BILLION OILS 特約店 詳細













BILLION OILS は、

スポーツドライビング に完全対応した

抜群の信頼性を 発揮するだけではなく、

「ドライバビリティに優れていること」 それが、最大の特徴!















守りに徹した、骨太な粘度設定により、

不安なく、全開で攻め続けることを可能とした

エンジンオイルシリーズに・・・・・、









13













ドラテク に完全 リンク した

FF 機械式 LSD 専用 ミッションオイル FF-730 と、

シフト の入りに特化した、

FF OPEN デフ 専用 スポーツ ミッションオイル FF-315











22

※ FR(4WD) ユーザーのみなさん、もう少しだけ、待っていてくださいね!

















そして、ドラシャ & ハブベアリング の 不安を一蹴する

とっても レーシーな、各種グリース!









31











以上のラインアップ にて構成される、BILLION OILS の 各油脂類!







田中が、求めるニーズ と 性能を ギッシリ詰め込みましたので、



使えば、きっと、「なるほどね~!」 って、

言っていただける 自信 ありあり ですよ~!









詳しくは、こちらの サイトにて、チェックして下さいね!!





BILLION OILS WEB サイト











ということで、

「BILLION OILS 特約店」 の お知らせ! Vol. 2 でした!







BILLION
2014‐05‐08 TOYOTA 86 開発テスト FSW レーシングコース の 詳細!

2014年05月13日(火)





ちょっと時間が 経ってしまいましたが、

先週行った、 BILLION OILS の

開発テスト 報告 なのであります。ハイ。











この日は、8時台から 走行がありましたので、

早起きして、FSW レーシングコースに集合!









12

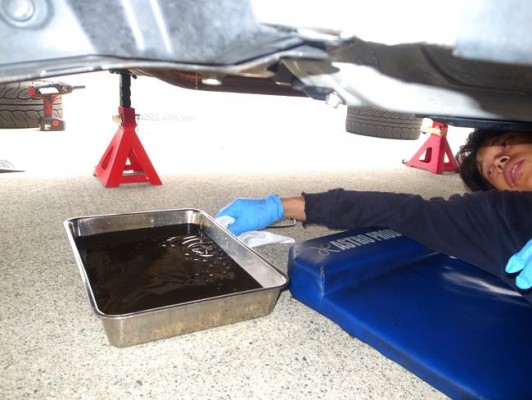

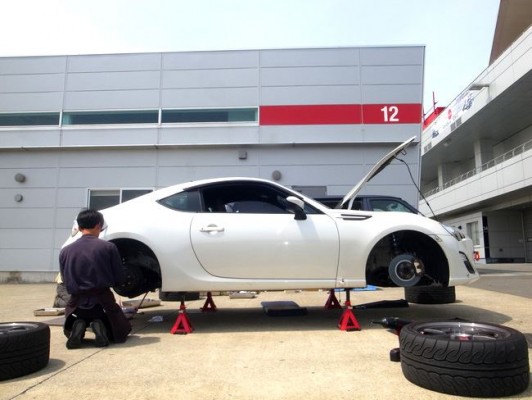

ガッツリと準備して、走っては、オイル交換・・・・・・・・・・、









21





3













を繰り返しました。















では、開発の状況を、本日は、動画でどうぞ!

(風が強く、音声が悪く すいません・・・・・・・)

















※ オーナー様

佐藤の軍手は、洗濯済みの 「ヨソイキ」 だそうで、

決して汚くないと、 本人は申しておりました。

















なんとな~く、どんな感じで開発を行っているか、

やっぱり、動画は、わかりやすいですよね!!















ただ・・・・・、動画には、撮れませんでしたが・・・・、

佐藤さんの 行動が、とっても怪しい・・・・・・・・・・。









4





5





6









犯罪に手を染めないこと、祈るばかりです・・・・・・(笑)













以上、

2014‐05‐08 TOYOTA 86 開発テスト

FSW レーシングコース の詳細! でした!!









しかし、怪しいなぁ・・・・・・、佐藤さん・・・・・・・(笑)















BILLION
車載動画で見る! BILLION OILS FF-730 の優位性!!

2014年05月09日(金)





発売以来、

かなりの 快進撃 を 繰り広げている

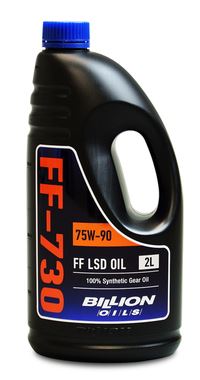

BILLION OILS FF-730 (FF 機械式 LSD 専用 ミッションオイル)
