駆動系パーツ
TM デュアルコア LSD  WEB サイト完成!  <ZC33S>

2019年10月07日(月)






先日より、販売をスタートさせました、TM-SQUARE デュアルコア LSD




でもって! このたび、WEBサイトも、完成いたしました!!







TM-SQUARE デュアルコア LSD  ZC33S専用品 の WEBサイト!







LSD を トラクションパーツ としてだけではなく、
コーナリングパーツとしても有効活用するには、

セットアップされた LSD と、一部のマニアから、「LSD乗り」と呼ばれる 独特のドライビングが、必要不可欠となりますが、LSD をすでに装着されている方でも、この 「LSD乗り」 を活用できている人は、かなり少ないように田中は感じますね~。




先日行った、田中ミノル式 ドラテク道場のように、

安全が担保されたコース + 頭の中でドラテクを理解

といった状況の中でトレーニングしないと、
なかなか、「LSD乗り」 は、マスターできないように思います。




そして、もうみなさん、一度は読んでいたかもしれませんが、以下の田中ブログは、きっと、「LSD乗り」 をマスターするのに、お役に立てると思いますので、「LSD乗り」 に少々自信がない方は、ぜひ、読み返してみてください!







田中ミノル式  FF 機械式 LSD 完全解説  「曲げるための LSD 有効活用法」①

田中ミノル式  FF 機械式 LSD 完全解説  「曲げるための LSD 有効活用法」②

田中ミノル式  FF 機械式 LSD 完全解説  「曲げるための LSD 有効活用法」③

田中ミノル式  FF 機械式 LSD 完全解説  「曲げるための LSD 有効活用法」④

田中ミノル式  FF 機械式 LSD 完全解説  「曲げるための LSD 有効活用法」⑤

田中ミノル式  FF 機械式 LSD 完全解説  「曲げるための LSD 有効活用法」⑥








そして、そして、弊社「匠工房」では、
ZC31S、ZC32S、ZC33S ともに、
TM-SQUARE デュアルコア LSD の作業を承っております。








作業は、一泊二日 となり、代車もございます。




10月からの新価格は、

デュアルコアLSD
交換に必要な純正部品(サイドベアリング等)
作業工賃
BILLION OILS FF-730
消費税

のトータルにて、




ZC31S (SR/RR)  246,000円
ZC32S         246,000円
ZC33S         246,000円




となります。
上記作業をご希望の場合は、「匠工房」の WEBサイト

または、

TEL    04-2788-7878 (月~金 9:00~18:00)
メール  mail@tm-square.com

まで、ご連絡いただければ、ありがたいです。




そうだ!

「匠工房」は、キャッシュレス・消費者還元事業の対象店舗となりますので、
2019年10月1日~2020年6月30日の期間中、クレジットカードで決済を行うと、5%のポイント還元が受けられます(一部カード除く)。詳細は、キャッシュレス・消費者還元事業のサイト(経済産業省)をご覧頂くか、お持ちのカード発行会社、または弊社までお問い合わせください。




以上、
TM-SQUARE デュアルコア LSD  ZC33S 専用品の WEBサイト完成と、
「匠工房」のご案内でございました!!









本ブログにてご紹介した製品等のお問い合わせは、こちらのフォームから!!
(お送りいただいた内容は、本ブログには掲載されません)

※送信後、3営業日以内に返信が無い場合、メールアドレスの入力誤りや、送信エラー等の可能性があります。その場合は、恐れ入りますが mail@tm-square.com までご連絡をお願い致します。





駆動系パーツ
TM-SQUARE デュアルコア LSD <ZC33S> いよいよ、リリース!

2019年09月11日(水)






OS技研さんのご好意にて、納期、前倒しにて、
なんとか、増税前に到着した、
TM-SQUARE デュアルコア LSD ZC33S 専用品!

(いや~、マジで間に合わせていただきました! あざ~す!!)




ということで、今回のブログは、
この LSD ができるまでの開発ストーリーをご紹介したいと思います。




まず、33 LSD の開発が、
本格的にスタートしたのは、2017年12月でございます。

まぁ~、このときは、ZC32S と、ZC33S は、
同じミッション型式なので、
ふつ~うに、ZC32S の デュアルコア LSD が、
そのまま、ZC33S に使用できると、思っていたのですが・・・・、
世の中、そんなに、甘くない・・・・・(笑)




でも、強引に、ZC32S の デュアルコア LSD を 6号車に装着(笑)

詳しくは、当事のブログを!!




TM 6号車(ZC33S) に、LSD装着!




LSD がミッションケースに干渉・・・、
ミッションケースを削る・・・・、
削ったら穴が開いた・・・・、
だから、溶接でその穴を埋めた・・・。

きっと、レーシングメカニックでなければ、
この発想は、ないように思います・・・。ハイ(笑)




そして、ZC32S では、完璧なマッチングだった(自我自慢です・・・・笑)
片側5組の ディスクが、ガッツリ入っている
ZC32S デュアルコア LSD ではありますが 、

どうやら、ZC33S に使用したら、
LSD のロックが、少し弱いと感じたのであります。ハイ。




理由は、中速域のトルクが、やはり、NAエンジンより格段に高く、
このトルクに、LSD のロックが負けて、ディスクに滑りが、
発生してしまうんです・・・・・。




そこで、タイムアタックイベントでは、
イニシャルトルクを向上させ、マッチングをとりましたが、
まぁ~、そもそも、この片側5組のLSDは、市販ができませんので、
(だって、ケースを削って、溶接して下さいとは、取説に書けないです・・・)

その後、ZC33S のミッションケースに対応する
片側3組の LSDの開発をスタート。

詳しくは、当事のブログを!!




待ちに待った、試作品 到着!!




でも・・・、片側3組のディスク、
おまけにデュアルコアではないタイプでは、
まったく、ロック力が足りず・・・、開発は、かなり苦戦・・・・・・。

だってそうですよね・・・。
片側5組のディスクが入っている  デュアルコア タイプ ですら、
ZC33S のトルクに、ロックが負けていたのですから・・・。




で、このテスト結果を元に、
OS技研さんに、いろいろと相談していたら・・・、

「じゃ、もっと強いカム角を作りましょう!!」 と言っていただき、
数ヵ月後には、新しいカム角のプレッシャーリングが届きました!!

それをテストしたときの様子は、当事のブログで!!




2019.03.29 FSWショート 開発テスト ZC33S(6号車)!




でもって、このあたりから、開発は一気に進み、
片側3組 の デュアルコア ではない仕様でも、
ほぼ、合格点が付くぐらいマッチングが良くなってきました。




そして、そのタイミングに、満を持して、デュアルコア が完成!!

ギアが送られてきたときのブログは、こちら!
(ブログへのリンクばかりですいません・・・・・)




超待望の 「歯車」 が到着!!




その後、ストリートテストを繰り返し、
最終確認のため、FSWショートへ、テストに!!




2019.08.09 FSW-ショート デュアルコアLSD 開発テスト!




いや~、ZC33S の LSD開発も、田中ミノル 頑張りました・・・・(笑)







ちなみに、この デュアルコア タイプ と呼ばれる LSD を
超カンタンに説明すると、

通常なら、イニシャルトルク + カム角によって、
LSD ディスクを押さえつける力 (LSD のロックの強さ) は、決定しますが、

デュアルコア の場合、上記の状態から、
アクセルを踏むことで、斜めに切られた サイドギア の効果により、
LSD ディスクを押さえつける 力 がプラスされ、
より強力なロックが発生する仕組みになっています。




まぁ~、平たく言えば、

「アクセルONにより、イニシャルトルクが増大する」

という、機構のLSD なのであります。




ちなみに、OS 技研 さんの WEB サイトでは、

「トルク感応型」 と 「回転感応型」 の融合!

という表現が使用されています。


OS 技研 WEB サイト




ですから、デュアルコア LSD の場合は、

ロックの強さ = イニシャルトルク + カム角 + アクセル開度

となりますので、曲げるために必要となる強力な LSD のロックを
ドライバー自身がアクセルにより作ることが出来ること、
そして、そのロックをコントロールできることが、大きなメリットとなります。




この新機構により、
アクセルを踏むとグイグイ曲がる究極のコーナリング性能と、
チャタリングのない快適なストリートの性能を
両立させることができるのであります。







で、最後に、先日もご紹介いたしました プライスは、




2019年9月30日 までに出荷ができる場合  178,000円(税込)
2019年10月1日 以降に出荷となる場合   180,000円(税込)




となり、在庫もございますので、ZC33S 乗りのみなさん!
どうぞよろしくお願いいたします!!




あっ!
こちらの LSD は、マニュアルトランスミッション専用となり、
オートマチックトランスミッションには、ご使用いただけませんので、
お間違いなきようよろしくお願いいたします!!




以上、TM-SQUARE デュアルコア LSD ZC33S 専用品
リリースのお知らせでした!









本ブログにてご紹介した製品等のお問い合わせは、こちらのフォームから!!
(お送りいただいた内容は、本ブログには掲載されません)

※送信後、3営業日以内に返信が無い場合、メールアドレスの入力誤りや、送信エラー等の可能性があります。その場合は、恐れ入りますが mail@tm-square.com までご連絡をお願い致します。





駆動系パーツ
TM デュアルコア LSD ZC33S 専用品の納期!

2019年08月22日(木)






ZC33S 乗りのみなさん!
吉報でございます!!




昨日、OS技研さんから、ご連絡をいただき、
な、なんと! 先日のテストにて、最終仕様が決まったばかりの
TM-SQUARE デュアルコア LSD ZC33S専用品が、

9月中旬に、ファーストロットが届くスケジュールにて!
現在、製造されている と、ご報告いただきました!!




いや~、ホント! 感謝いたします!!




ですから、早ければ、9月20日過ぎには、
商品のリリースが可能になるような感じですよね~。




また、販売価格は、ZC31S/ZC32S と同じとなる
178,000円(税込) でございます。ハイ。




ちなみに、 弊社「匠工房」では、9月いっぱいまで(増税前)、

TM-SQUARE デュアルコア LSD (ZC33S専用品)
純正部品(サイドベアリング×2  オイルシール×2)
BILLION OILS FF-730
作業工賃

オールトータルにて、235,750円 にて、

作業が可能となりますので、
日程等々、ぜひぜひ、以下のお問い合わせフォームより
ご連絡いただければ、ありがたいです。
(10月以降は、上記金額と異なりますこと、ご了承下さい)




以上、取り急ぎ、納期のご連絡でございました!!







2019.08.09 FSW-ショート デュアルコアLSD 開発テスト!






本ブログにてご紹介した製品等のお問い合わせは、こちらのフォームから!!
(お送りいただいた内容は、本ブログには掲載されません)

※送信後、3営業日以内に返信が無い場合、メールアドレスの入力誤りや、送信エラー等の可能性があります。その場合は、恐れ入りますが mail@tm-square.com までご連絡をお願い致します。








駆動系パーツ
超待望の 「歯車」 が到着!!

2019年08月09日(金)






ずっと、ずっと、お願いしていた、あの「ブツが届きました!」




えっ? どのパーツって??
そんなの この斜めにカットされた、サイドギアですから、
デュアルコア LSD じゃないですか!




まぁ~、ZC33S の LSD は、まったく一筋縄では、開発が進まず、
田中がお願いした パーツを、たくさん作っていただいた
メーカーさんに感謝ですね。




ということで!
本日は、FSWショートで、こちらの歯車のテストでございます!!












そう!
一昨日の箱根テストは、
この歯車のストリートテストだったんですね~!!




でもって、本日のテスト結果が、バッチリならば、
数ヵ月後には、リリースができるかもです!!
(テンション上がってきた・・・!)









本ブログにてご紹介した製品等のお問い合わせは、こちらのフォームから!!
(お送りいただいた内容は、本ブログには掲載されません)

※送信後、3営業日以内に返信が無い場合、メールアドレスの入力誤りや、送信エラー等の可能性があります。その場合は、恐れ入りますが mail@tm-square.com までご連絡をお願い致します。





BILLION
2019.03.29 FSWショート 開発テスト ZC33S(6号車)!

2019年04月03日(水)






先週金曜日、年度末の渋滞の中、
FSWショート まで行ってまいりました!




で、何をテストしたかと申しますと、こちらの中身!









そう、LSD の開発テストでございます!!
















かなり、無理を言って、
ちょっと違うカム角を作っていただきました!  (あざ~す!!)







でもって、LSDテストと同時に、
もう、数年間テストを繰り返している
FF機械式LSDのミッションオイルの開発も行いました!!




























そしたらね・・・、
とんでもなく素晴らしいオイルが、できちゃったんです!!

(詳細は、今度ジックリと解説しますが、
86/BRZ Race ならびに、Vitz Race で学んだテクノロジーは、
やっぱ、ハンパなかったです!!!!)




いや~、今からリリースが楽しみでございます!







そいて!
LSD の試作プレッシャーリング(カム角違い)も、
バッチリ機能しましたので、ZC33S のLSD 開発も、
5合目ぐらいには、到達した感じでございます。

リリースまでには、まだやることが(やりたいことが・・・笑)、
たくさんありますが、こちらも、頑張りたいと思います。








また、今回のテストでは、
KUMHO V700   F 235/ 40R17(K91)  R 215/45R17 (K91)
の USEDタイヤ を使用して、LSD開発を行ったのですが、
















やっぱ、ZC33S て、速いんですね~!!!




これで、もし、NEWタイヤだったら・・・・・、とか、
K61コンパウンドだったら・・・・、とか、
トラタヌ なこと、考えてしまったことは・・・、ナイショです(笑)




それでは、
反射神経の賞味期限は、
ずいぶん前に切れてはおりますが、
田中ミノルの車載動画をお届けします!!

(このクルマ、現役のイケてるドライバーが乗ったら、
マジで何秒ぐらい出るのだろう・・・・・)












なんだか、レブリミットを もう少し引き上げれば、
1Lap ずっと、3速で走れそうです・・・・・・・。










以上、LSD の開発現場から、田中ミノルがお伝えしました!!









本ブログにてご紹介した製品等のお問い合わせは、こちらのフォームから!!
(お送りいただいた内容は、本ブログには掲載されません)

※送信後、3営業日以内に返信が無い場合、メールアドレスの入力誤りや、送信エラー等の可能性があります。その場合は、恐れ入りますが mail@tm-square.com までご連絡をお願い致します。





駆動系パーツ
待ちに待った、試作品 到着!!

2018年08月27日(月)









首を長~くして待ってまっていた、

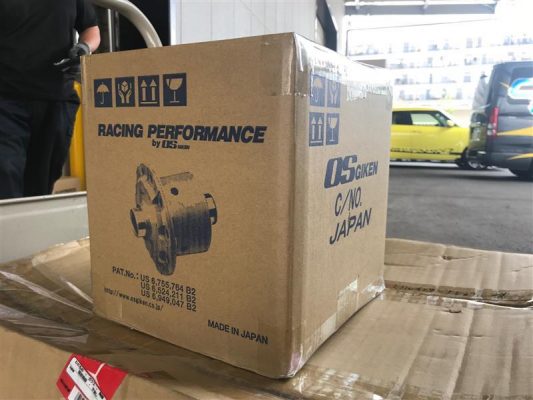

とある試作品がやっと届きました!









まずは、テイストを確認して、

我らが思う方向性に、合わせ込みたいと思います!













頑張ります!!!



駆動系パーツ
2018-03-06 匠工房 TM デュアルコア LSD ZC32S!

2018年03月08日(木)

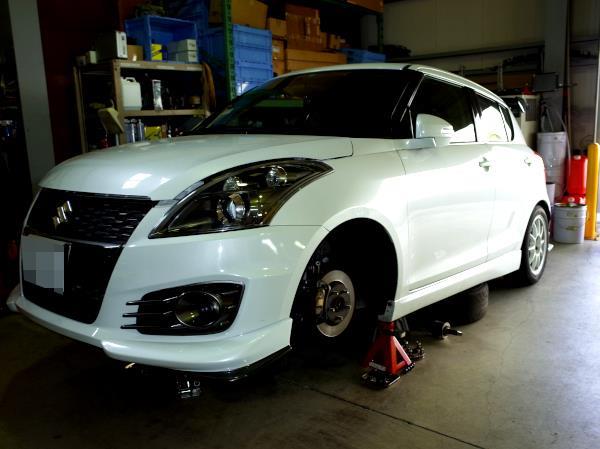

本日は、「匠工房」 にて、

TM-SQUARE デュアルコア LSD ZC32S SPEC を

装着いただきました ZC32S オーナー様 の ご紹介です。

















いつものように、通称:阿部棒 にて、エンジンを固定? して、

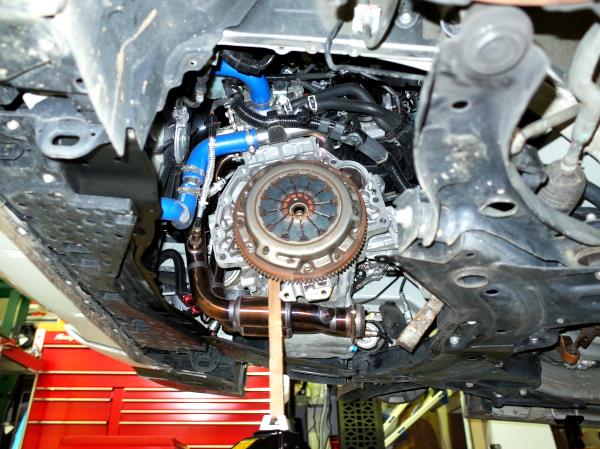

ミッションケースをバラしていると思いきや、

ミッションがない・・・。

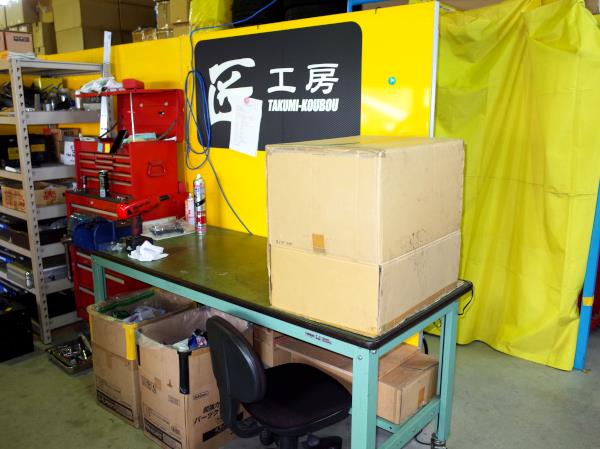

なんだ? この箱は・・・・・??

























続きが気になる方は、ぜひ、こちらの動画を! (笑)







いや~、匠工房 進化しております!













ということで!

ZC32S オーナー様。









このたびは、「匠工房」 のご利用、ありがとうございました!!













駆動系パーツ
TM 6号車(ZC33S) に、LSD装着!

2017年12月05日(火)









なんだか、工房が慌しいので、見に行くと・・・・・・・・・・、

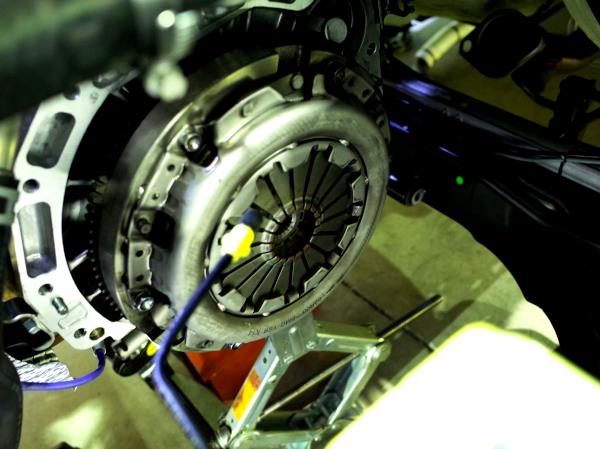

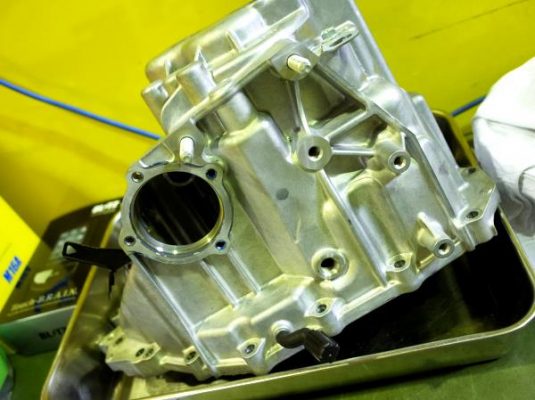

ミッションが、ない・・・・・・?

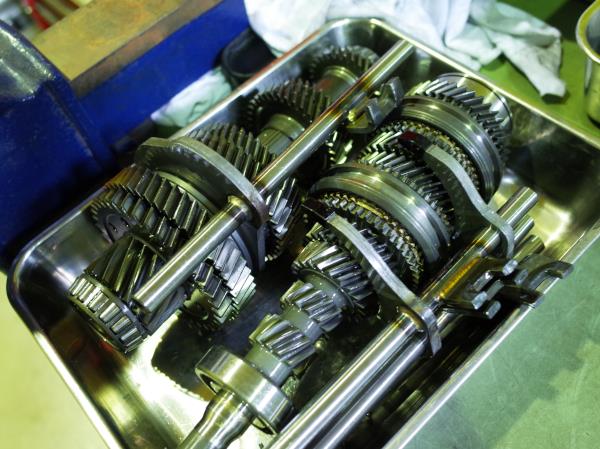

すると、作業台には、

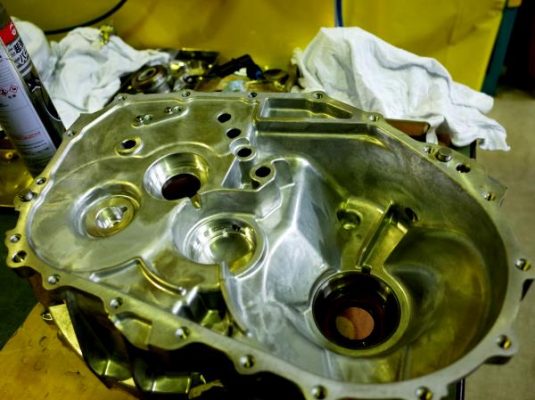

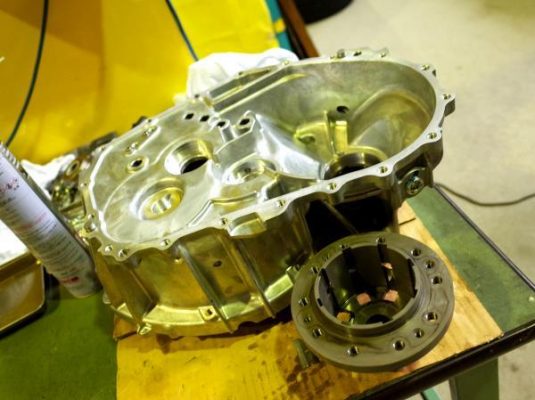

バラバラのミッションが・・・・・・・・・。



















で、問い詰めると・・・・・・、

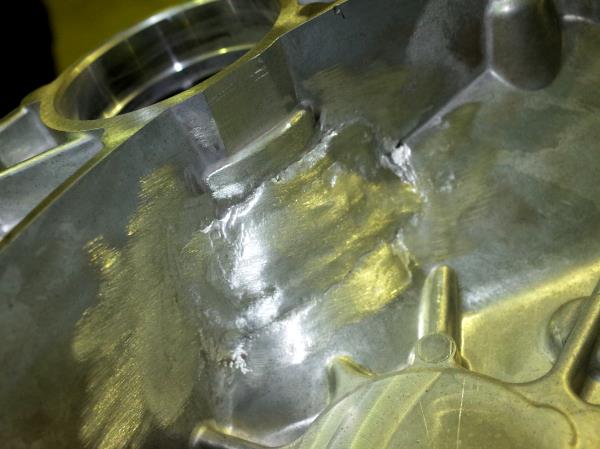

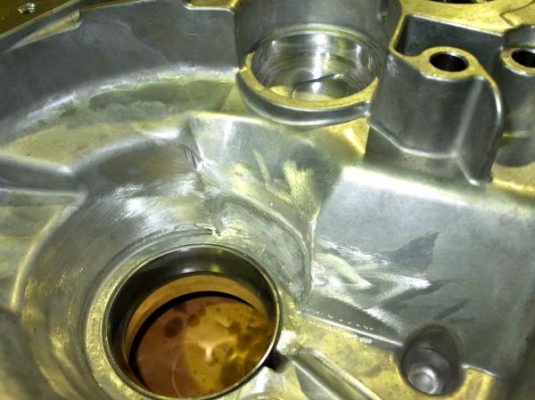

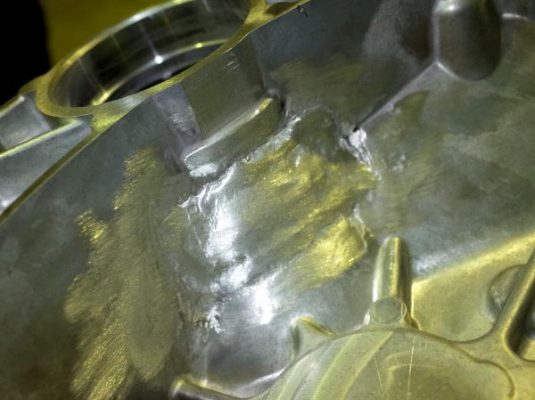

ケースを削っていたら、穴があいたらしく・・・・・・・、









その穴を溶接で埋めたらしい・・・・・・・。



















あんたたち・・・・・、

やり方が、えげつない・・・・・・・。















ちなみに、佐藤さんから、ZC32S に、

TM-SQUARE LSD を装着されている みなさんに、お知らせです。











ZC32S と、ZC33S は、ミッション形式が共通ですので、

同じ LSD が使用可能です。





ただ・・・・、

ミッションケースに小加工は必要らしいです。

(オイオイ、コレが 小加工 か・・・・・?)



エンジン
2017-06-28 匠工房 デュアルコア LSD & クラッチ & マウント & HYPERCO!!

2017年07月21日(金)























少々、時間がたってしまいましたが、



先月末、都内から、ZC32S オーナー様に、



匠工房へ、お越しいただき、



駆動系を中心に、たくさんの作業をご依頼いただきました!

































TM-SQUARE デュアルコア LSD + FF730























TM-SQUARE クラッチカバー & ディスク











































TM-SQUARE エンジンマウント(2点) と、シフトカラーの SET



























HYPERCO スプリング



 (フロント ID65-07-0350) & (リア HC65-06-0400) の組み合わせ



















いや~、ホント、ガッツリといった感じですよね~!

















デュアルコアLSD 独特の曲がり と、



その曲がりを支える HYPERCO スプリング。







そして、アクセルのコントロール性を向上させることで、



LSD のロックコントロールをより、カンタンにしてくれる



エンジンマウント といった絶妙な組み合わせなんですよね~。

















ということで!



匠工房のご利用、誠にありがとうございました!!





BILLION
2017-01-19 匠工房 駆動系を ゴッソリ と!

2017年01月19日(木)

p13











本日、ご紹介する ZC31S オーナーさんには、

駆動系をガッツリ、リフレッシュいただきました!










64b67280d82













なんと、ご依頼いただいた項目は・・・・・、









ミッション OH  (純正2/3速ギア交換、各種ベアリング交換)

LSD OH (TM LSD SPEC1 の OH でございます)



be086dddba3








ミッションオイル交換 (BILLION OILS FF-730)

シフトワイヤー交換 (純正品)

フライホイール交換 (TM-SQUARE)



b080ef4b434









クラッチカバー (TM-SQUARE)

クラッチディスク (TM-SQUARE SPEC2)

レリーズベアリング (純正品)


ドライブシャフト交換 (TM-SQUARE SPEC2)


4821f241ea5











とまぁ~、まさに、ガッツリ と、リフレッシュ いただきました。












で、阿部ちゃんによる 作業終了後、田中試乗を実施。



いや~、駆動系って、少々地味なイメージですが、

シッカリ手を掛けることって、やっぱ、重要なんだなぁ~と、

改めて感じるぐらい 上質な乗り味になっておりました。ハイ。










ということで!

ZC31S オーナー様

匠工房のご利用、ありがとうございました!!


(お引取りをお待ちしております!)
