よくわかる! パーチェ の解説!! ①

2013年03月21日(木)



まだ、リリースされていないにも かかわらず、

最近、何かと話題の 「パーチェ」 なる パーツ・・・・・・・。







試しに、サンプルで取り寄せて、スイフトに装着したみたら、

「まぁ~、ビックリ の パフォーマンス」 ・・・・・・。







で、姫路の アライズ さんや、

みんカラ のお友達にも、試しに装着していただくと、

みなさんのコメントが、ピッタリと同じ・・・・・・・。







「ストリートが、ハイレートで、まったく問題ない」

「信じられないぐらいの 乗り心地」

「サーキットでのレスポンスが安定する」

「フロントに装着したら、必ずリアにも装着したくなる」







と、いったものでした。

(ホント驚きです・・・・・・)











ということで

現在、リリースに向けて、バタバタしている最中ではありますが、

今回から、数回に分けて、この 「パーチェ」 というパーツを

徹底解説したいと思います。













元来、パーチェ は、レーシングカーのみに、

使用されているパーツで、

(まぁ、HYPERCO スプリングも、田中が代理店をはじめるまでは、そうでしたが・・・・・)



いかに、スプリングを 「リニア」 に、ストロークさせるか

ということを追求した結果、生まれた商品なのであります。

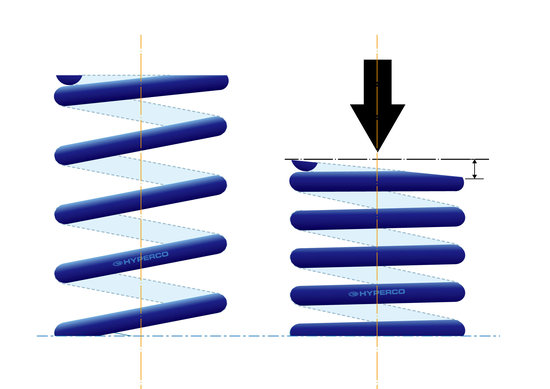

まず、下の図を見てください。











110







じつは、すべてのコイルスプリングは、ストロークする時に、

スプリング上面および下面が、図 のように変形するのです。







これは、リニアなレート特性で、評判の

HYPERCO スプリングであっても、例外ではなく、

ある面、コイルスプリングの宿命です。







変形のパターンとして、

直巻きスプリングの 巻き終わりの部分が、一番 縮みにくく、

巻き終わりの対面が、一番 縮みやすくなります。













では、この変形が、どのようなデメリットを

発生させるかを解説しますね!

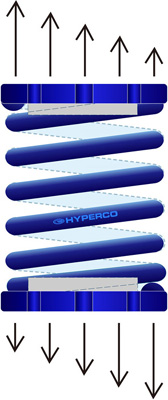

この変形は、スプリング単体 で縮めると、上図のようになりますが、



コイルスプリングが車輌に装着されている状態では、

スプリングシートが、常にスプリングに対して、垂直に荷重を受けていますので、

スプリング上面および下面では、こんなことが起こっています。









27









だって、そうですよね・・・・・・。

ダンパーにセットされた状態では、スプリングは、変形したいけれど、

垂直に、スプリングシートがセットされていますから、変形できない・・・・・・。







だから、スプリングの上面および下面では、レートの高い部分と、

レートの低い部分が、混在してしまいます・・・・・・・。



結果、ストローク中に、荷重が均一にかからないことから、

スプリングレートが 表記どおり 推移しないという症状が 発生してしまうのです。

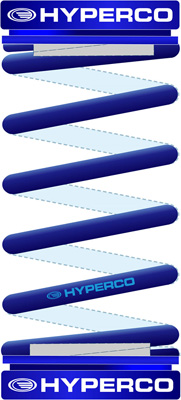

そこで! パーチェ の登場なのであります。









38

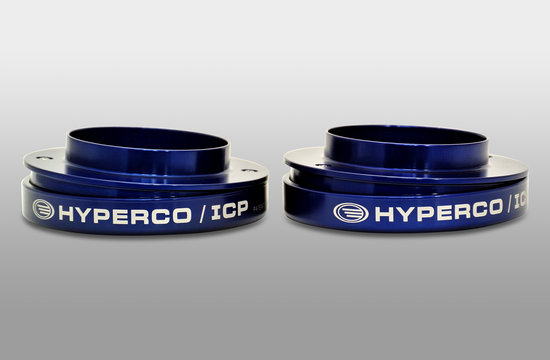

パーチェ の構造を、カンタンに説明すると、

上下2分割のスプリングシート構造の間に、オイル室があり、

片側が固定されていても、もう片側は、自由に動くようになっています。

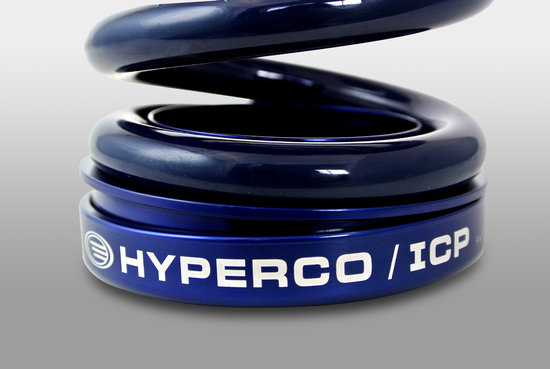

ですから、スプリングとの接点は、

スプリングの変形に合わせて、角度が変わるんです!!









46



57







ですから、スプリングが、少々変形しても、

スプリングの上面 および下面では、場所による、レート差は、

ほぼ、なくなり、均一のレート となるのです!!















(なかなか、いや、かなりの 優れものですよね~、パーチェ って!!)









では、次回は、ストローク中に発生する

「ツイスト」 に関して、解説を行いたいと思います。ハイ。
