「吸気温度は、とっても重要」。

我々は、ECU 開発で、この現実と直面しました。
当時のTM-SQUARE の開発車両では、通称 「キノコ型」 と呼ばれる 剥き出しタイプのエアクリーナーにて、
開発を行っていました。

理由は、  吸入抵抗が低い = パワーが出る と、考えたからです

しかし、サーキット走行では、タイヤもまだ完全に温まっていない、最初の1ラップのみ好タイムが出て、
それ以降のラップは、0.5秒以上ラップタイムが落ちてしまいます。
特に、気温の高いシーズンは、この症状が、如実に表れました。

問題は、エンジンルーム内の熱くなった空気を吸ってしまうことでした。

吸気温度が上昇するとパワーダウンするロジック

そこで、インテーク部分をすべてカバーしたインテーク BOXを採用し、その外壁をすべて断熱材にて覆い、吸入抵抗より、
吸気温度を優先させるチューニングを行いました。すると、2ラップ目以降も、ラップタイムは落ちることなく、
安定したタイムを刻めるようになったのです。

また、ストリートにおいても、吸気温度が大幅に下がったことで、トルク/パワーとも、
確実に体感できるようになりました。

このテスト結果から、インテーク BOX の開発がスタートしました。
目指すのは、冷えた空気を、できるだけ短い距離で、ダイレクトにエンジンに導入することと、
導入部の断面積の確保でした。

多くの試作品による、メイク&トライ から、これらのポイントを的確に実現した、理想的な形状。
それが、TM-SQUARE インテークBOX なのです。

純なお、下記のとおり、純正エアクリーナーBOXとの比較テストでは、大きな違いを実証。



外気温20℃ での比較

① 純正エアクリーナー BOX の吸気温度 65℃ (エアフィルターの直前で計測)
② TM-SQUARE インテーク BOX の吸気温度 23℃ (エアフィルターの直前で計測)



結果、ダイナパックによる、パワーチェックにおいても、明確な違いを確認することができました。
また、ストリートにおいても、朝夕の気温が低い状況では、パワフルに感じるのに、渋滞後や日中の気温が高い状況では、パワーを感じないといった症状も、大きく抑制されました。

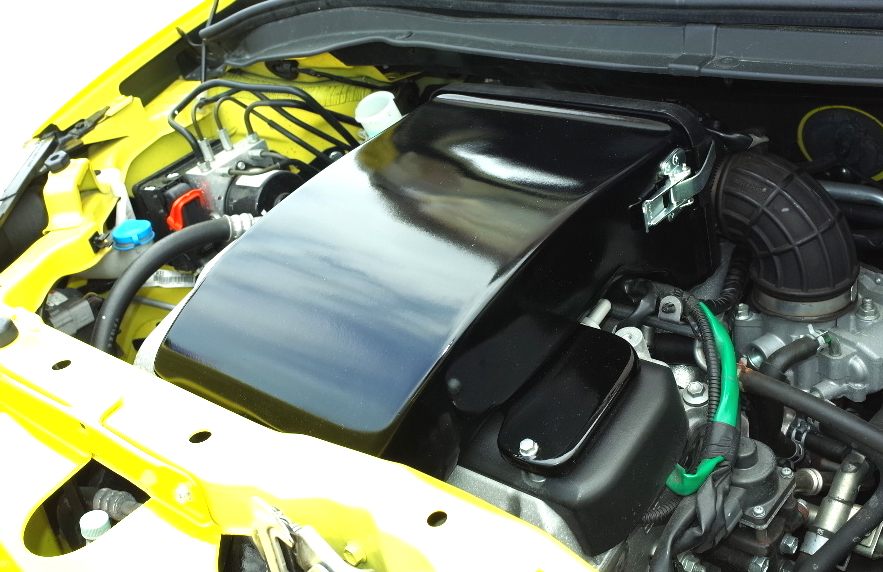

インテークBOX

TMインテークBOX 専用 ECU データ について

インテーク BOX

インテークBOX
商品名 : TM-SQUARE インテーク BOX(FRP)
品番  : TMIN-I02303
価格  : 48,000円(税込)

構成部品
TM-SQUARE インテーク BOX (FRP)
× 1
インテークフィルター
× 1
装着用カラー
× 3
個数

カゴに入れる

※本製品は、2017年6月にマイナーチェンジを行い、素材がFRPへ変更となりました。
※また、マイナーチェンジに伴い、インテークフィルターが付属となりました。
※7月中旬以降販売開始を予定しております。ただいま、バックオーダー受付中です。

インテーク BOX用オプション

TM-SQUARE インテーク BOX(FRP)+ TM-SQUARE SPORT ECU DATA(新規購入)
商品名 : TM-SQUARE インテーク BOX(FRP)
     +TM-SQUARE SPORT ECU DATA
     (新規購入)
品番  : TMIN-I02303 & TMRS-L01906
価格  : 98,000円(税込)
個数

カゴに入れる


TM-SQUARE インテーク BOX(FRP)+ TM-SQUARE SPORT ECU DATA(新規購入)
商品名 : TM-SQUARE インテーク BOX(FRP)
     +TM-SQUARE SPORT ECU DATA
     (バージョンアップ)
品番  : TMIN-I02303 & TMRS-L01903
価格  : 63,000円(税込)
個数

カゴに入れる


インテークフィルター

TM-SQUARE インテーク BOX は、純正形状のエアフィルターを使用します。
純正より、吸入抵抗の少ないTM-SQUARE インテークフィルター とのマッチングは、「◎」 です。

インテークフィルター
 商品名 : インテークフィルター
 品番 : TMIN-I01601
 価格 : 4,100円(税込)
 濾材:不織紙(イエロー)

 個数

カゴに入れる
