リム部の製造方法

2010年02月26日(金)


ホイールのリム部は、

鍛造工程だけでは作れません。



よって、リムを製造する方法も、

製造メーカーにより手法が違います。



一般的には、ホイールを回転させながら、

ホットスピニングという方法にて、

暖めながら圧力をかけて、

アルミを伸ばし、リム部を成型します。

(日本の伝統工芸である、ヘラ絞り に似ている技術です)



対して、BBS では、スピニング時に、

オイルにて摩擦で発生する熱を抑制し、

ホイールの熱を奪いながら、

リム部を成型する、

コールドスピニング方式を採用しています。



コールドスピニングのメリットは、

結晶流を粗大化させることなく、

緻密な鍛流線を細部にいたるまで、

作り出せることです。





サスペンションスプリングの製造方法に、

温間成型と冷間成型があるように、

リムの成型にも、温間と冷間があるのですね。





もちろん、この技術は、

BBS(ワシマイヤー)のみが使用できる、

強度に優れる手法なのです。





このように、各部に、

技術の魂が宿っているのです!





次回は、設計力と試験規格の

ことを少し。

ホイールの剛性が、重要な理由 ②

2010年02月25日(木)


では、今回は、キャンバーが

付いている状態での剛性の話を。

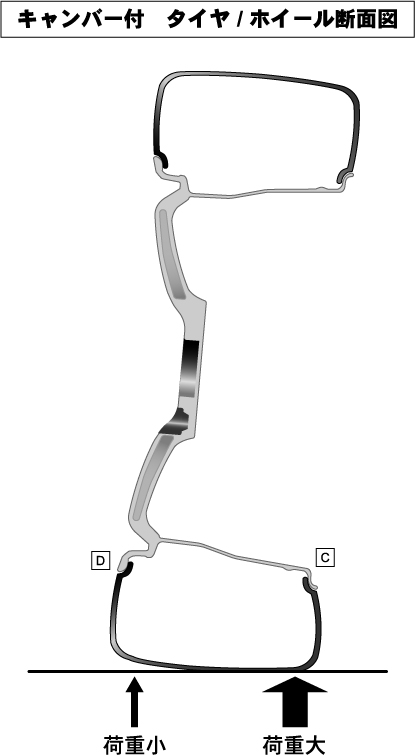

下の図を見てください。







wheel_2







図からわかるように、

特に、リム部(C)では、

ハブ部から、距離があるだけではなく、





キャンバー角が付いていることから、

かなり大きな力がかかります。





ステアリングを

切った瞬間のレスポンスや、

コーナーでの、最大G に対応しているとき等、

この部分の剛性はとても重要になるのです。







高剛性のBBSホイールは、

ベースになる、ホイール全体の剛性を

最大限まで引き上げるだけではなく、

このリム部(C)の剛性が、

他社製品と比べて、

圧倒的に高いことが、最大の特徴です。







結果、BBSホイールは、

タイヤの接地面を確実に確保することから、

ラップタイムを削り取り、

究極のドライバビリティを生み出すのです。







どうです、とっても

理にかなってるでしょ?











次回は、

リム部の製造方法の話をしますね。









昨夜は、高級店へ Go!

2010年02月24日(水)

すいません・・・。

また、グルメブログです・・・。







昨夜は、招かざる?来客があり、

自由が丘の 有名なお鮨屋さんへ、GO!

でした。





このお店、

現在の内閣総理大臣とか、

元読売巨人軍で、

世界のホームラン王となり、

ダイエーホークスの監督をされていた方とか、

有名芸能人の方々が、

とってもたくさんいらっしゃる、超有名店。





昨夜も、

中村〇九郎さんが、いらしゃってました。ハイ。





お店の中は、1F 椅子のカウンター。

2F ホリのカウンター となっており、

田中は、ゆっくり食べられる 2F へ。





p1130033







まず、いただいたのは、

ホウボウ のお刺身。





p1130036



コレがまた、白身なのに、味が濃いんです。







で、次にいただいたのは、

ブリ です。



p1130056



マグロと並んで、冬の王様ですね。







それから・・・・・、



p1130062





とらふぐの白子ではなく、

お財布にやさしい、たらの白子です(笑)。







でもって、



p1130067

p1130084





サバ、あぶりのミル貝と続き、

ツマミの〆は、やっぱコレ!





p1130104





ヒイカの煮付けです。

いや~、いつ食べても、

コレは、ホント美味しい!!!







そして、ニギリに突入。







まずは、アジ です。





p1130119







お次は、イカ塩!







p1130135







それから、

コハダ、ウニ と続き・・・・・、



p1130141

p1130147





最後は、

シャコと、海老で〆ました。





p1130161

p1130168







いや~、堪能しました。

これなら、著名人の方々も、

コッソリ いらっしゃるハズですね。







で・・・・・・、誰と一緒かって??





それは、この人です。



p1130058



いや~、昨夜も、

語ってましたよ~、編集長・・・。





そんなに語るなら、DVD でも、

もっと語って下さいね!









明日は、まじめに、ホイールの続きを・・・。

先週の金曜日は、TRD 秘密ミーティング

2010年02月23日(火)

先週金曜日の夜、

怪しきメールが・・・・・。



メールには、「集合」 と、

書いてあるだけ・・・・・・。



メールの送り主は、

某TRD のあの人たち・・・。





ということで、仕事帰りに、

行ってきました。

すんごい、居酒屋さんに・・・・・。





この居酒屋さん、

表には手書きの看板があるものの、

入口も、店の中の雰囲気も、

ふつ~の民家風・・・。

(やっぱ、マニアックすぎる・・・)



中に入ると、

いましたよ、悪3人組・・・。







まずは、元GTのECU担当の、

S谷さん・・・。



p1120781





いくら顔を隠したって、

レース関係者なら、

すぐにアナタが誰だかわかります。ハイ。







それから、お珍しい!

K村さん!!



p1120779



なんだか、

最近は偉くなっちゃったらしく、

愛知県在住で、あのプロジェクト、

やってる らしいじゃ、あ~りませんか!!

(でも、すごい!)







そして、もうひとりは、



p1120783



おっと、T社 若手育成プログラムの

イケメン S木さん。







ま~、この3人が集まれば、

人の悪口・・・ではなくて、

エンジンの話しが、深夜まで、

貸切の居酒屋さんで、続いたのであります。



(いや~、スイフトチューニングに

参考になる話、いっぱい聞けました!)





で、何を食べながら、

エンジン談義に花が咲いたかと言いますと、

コレです。





p1120787





そうです。

現在、かなり旬の

厚木 シロコロ ホルモン!

(すいません、ローカルで・・・)







でも、この人たちの飲み物で、

よ~くわからないのが・・・・・、

「ウコン割り」 とやらの

焼酎を飲んでいるのです・・・。





確かに、ウコンは、

肝臓に良いとか言いますが、

アレだけの酒量を飲んでおいて、

ウコンでツジツマを合わせようとする、

その考え、どうなんでしょうかね~。





田中は、病み上がりで、

飲めなかったので、ヒガミなんでしょうかね~。





でも、久しぶりに、

油くさい話の数々、

楽しかったです!





なんだか、また、

エンジンチューニングの

悪い虫が・・・・・。





でも、ここは、我慢です・・・・・。

ホイールの剛性が、重要な理由

2010年02月19日(金)


今回から、2回に分けて、

ホイール剛性の重要性のお話を。

(これを理解できれば、ホイール博士です!)







以前、GT500の開発テストで、

BBS製ホイールと、

他社製ホイールの比較テストを

見たことがあります。







このテストでは、

まったく同じタイヤを装着して、

ホイールだけの比較テストを行っていたのですが、

アウトラップもベストラップも、すべてのラップで

コンマ5秒、BBS製ホイールが速いという

結果が出たことがありました。







もちろん、BBS製ホイールの方が、

軽いというアドバンテージはあったのですが、

ドライバーのコメントは、

加速や、ブレーキングといった、

軽量によるメリットではありませんでした。









ドライバーは、

「グリップに安定感がある」 と言います。



タイヤは、まったく同じなのに・・・・・。





この安定感の根源、

これこそ、ホイール剛性によるものでした。





ブレーキング、トラクション、

そして、コーナリングフォース(Gフォース)により、

タイヤが変形するように、

ホイールも、タイヤの強力なグリップ力により、

変形します。







では、下の図を見て下さい。







wheel_11











このホイールの変形(たわみ)は、

車輌にホイールナットで装着されている

ハブ部(A)では、ほんの少しでも、

ハブから遠くなるに従って、

大きくなります。







特に、剛性の低いホイールでは、

ハブ部から、一番距離のある、

リム部(C)は、大きく変形することになるのです。







もちろん、このリム部は、

タイヤが装着されている部分であり、

ここが変形することにより、

コーナーでタイヤを安定して

接地させることができなくなってしまいます。







結果、コーナリング中、

「グリップに安定感がある」 というコメントになるのです。









また、この変形は、

ドライバビリティにも大きな影響を与えます。







なぜなら、高速コーナーをはじめ、

ドライバーがミリ単位で

ステアリングを切ったとき、

ホイールが、勝手に変形し動いていたら、

クルマは、ドライバーの意思どおり

動いてくれないからです。









また、スポークやリムが変形すると、

コーナーでタイヤを

確実に接地させるために必要な、

キャンバー角をはじめとする、

アライメントのセットアップも

大幅に変わってくるのです。









では、次回は、

キャンバーが付いているときの

ホイール剛性のお話を!









鍛造にも種類があるんです。

2010年02月18日(木)


今日は、「鍛造の種類について」 です。



一般的に、鍛造ホイールという

ジャンルの中の製品は、

すべて同じ手法、同じ強さ、のように

考えられていますが、

じつは、そうではありません。





一口に、鍛造と言っても、

その手法は、さまざま・・・。

各メーカーは、

回転鍛造、半融解鍛造、溶湯鍛造、裂開(レッカイ)鍛造等、

鍛造技術にネーミングを付け、

差別化を図っています。



そんな中、BBS が、

行っている手法は、密閉鍛造。



簡単に、説明すると、

アルミの逃げ場をシャットアウトし、

大きな圧力をかけて、

アルミを押し潰す方式です。





この方式が、

現在、存在する手法の中で、

一番、アルミの密度を上げることができます。



そして、強烈に密度が上がったときに、

アルミ内部に、鍛流線と呼ばれる、

きれいな「線」 ができるですね~。





(密閉鍛造は、日本では、

BBS のみが採用している技術です)







やはり、鍛造ホイールのパイオニア。

技術力は、「ピカイチ」 ですね。

なぜ BBSの 鍛造 ホイールは、強いのか?

2010年02月17日(水)


今日は、鍛造ホイールの

強さの秘密を赤裸々に・・・・・。





鍛造と鋳造のアルミ密度の違いは、

ミクロ100倍写真にすると、一目瞭然です。



一般的な鋳造組織は、

アルミの粒子が粗く、

結晶がバラバラの方向を向き、

パンのように荒くなっているのに対して、



BBSの鍛造組織は、餅のように緻密です。

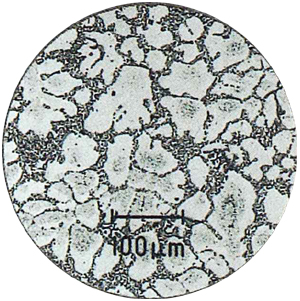

img_6

一般的な鋳造アルミの粒子

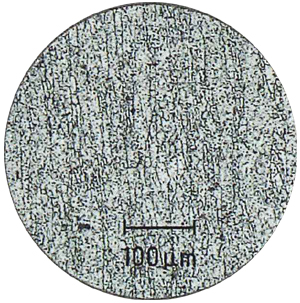

img_52

BBSの鍛造による粒子





このように、鍛造することにより、

金属組織の粒子が緻密で均一となり、

強度アップが図れるのです。



反対に、鋳造は、

アルミの粒子が粗いだけではなく、

熱収縮や空気の巻き込みによる、

特有の引け巣(アルミ粒子にエアが混入)が

発生することから、

強度にバラツキが出ることも、

デメリットのひとつとなります。







また、1c㎡あたりに、

4トン以上の圧力をかけることにより、

鍛流線(メタルフロー)と呼ばれる、

理想的な金属粒子の配列が生まれます。

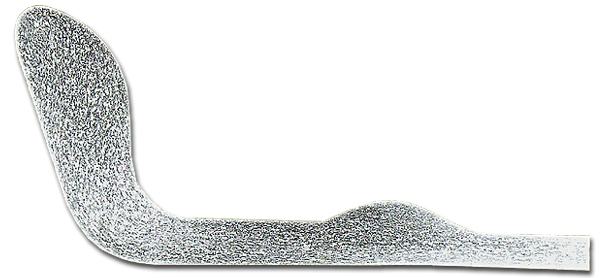

img_9 BBS の鍛流線(メタルフロー)





この鍛流線が、荷重に対して、

直角に近い角度で得られることによって、

金属疲労強度が、飛躍的に向上し、

固くて、割れないホイールになるのです。





結果、同じ強度を確保するのに、

鋳造に比べて、

BBSの鍛造は、肉厚を薄くすることができ、

軽量/高剛性のホイールとなります。





要するに、同じ鍛造であっても、

強いか弱いか、

割れるか割れないかは、

この鍛流線の有無が大きなカギを握っているのです。





なかなか、奥が深いでしょ??





次回は、鍛造の種類について、

お話します。

鍛造 と 鋳造 の違いって、何なのよ。

2010年02月16日(火)


今回から、数回に分けて、

アルミホイールの神秘?をお届けしたいと思います。



今日は、その第一回目、

ホイールの豆知識、

鍛造 と 鋳造 の違いを少し。



でも、このブログを読んでる方には、

「そんなこと知ってるよ」 って、

言われそうですが・・・。

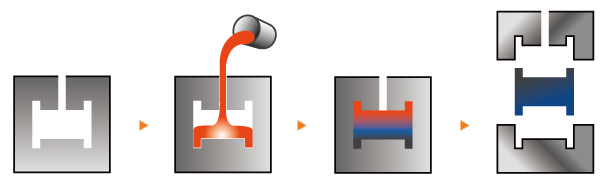

まず、鋳造とは、

アルミを高温で溶かし液状にして、

それを型に流し込み、成型するする手法。



cyuuzou_2





ま、プリンや、ゼリーを作るのと、

同じですね。



メリットは、

デザインに自由度があり、

大量生産に向き、

低コストでホイールが製造できること。



デメリットは、

強度の問題から、ある程度の

肉厚を確保しなければならないことから、

鍛造に比べて重量が重くなることです。

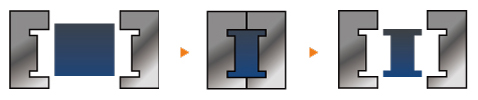

そして、鍛造とは、

大型のプレス機により、

アルミに圧力をかけて、

型に押し込み成型する手法です。





tanzou_2





メリットは、

圧力をかけることから、

アルミの金属粒子が緻密になり、

強度が上がることから、

非常に薄い肉厚で製造でき、

重量が軽く、剛性に優れます。





デメリットは、

設備、型、加工とも非常に高価で、

量産スピードが、鋳造より遅いことです。



次回は、

「なぜ、鍛造すると、強くなるのか」 を、

お届けしま~す。

HYPERCO の新アイテム追加!

2010年02月15日(月)

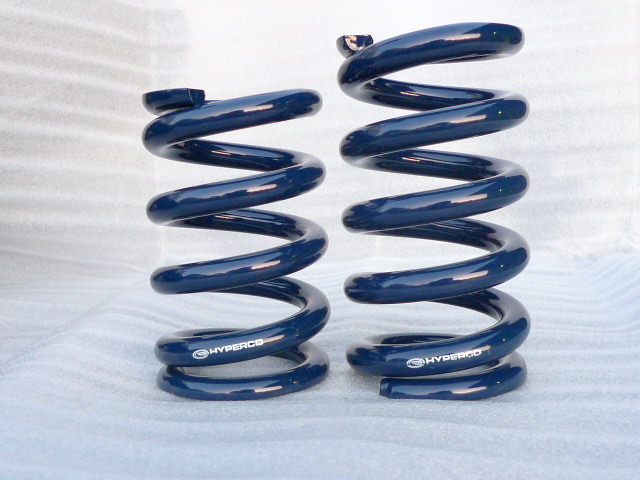

今日は、HYPERCO スプリングの

新設定レートのお話を。





じつは、

一部のタイムアタック層の方々から、

スーパーハイレートの要望が、以前からあり、

今回の設定は、そのニーズに対応するためなのです。





だからレートは、すんごい ハイレート!

スーパー耐久をはじめとする

レーシングカーにも使用できる領域です。





今回の、設定は、下記の4アイテム。





HC65-06-1400 (25.0kg)

HC65-06-1500 (26.8kg)

HC65-07-1400 (25.0kg)

HC65-07-1500 (26.8kg)





これで、Zや、GT-R、ポルシェ、S2000等、

スーパー ハイレート ユーザー の方々の

お役に立てればと、思っております。





また、特注ということもあり、

お値段は、現行より、少し高くなって、

¥39,900(税込 2本プライス)

となります。





みなさん、もし、まわりに、

スーパー ハイレート ユーザー  がいれば、

ぜひお奨めしておいて下さいね!





以上、HYPERCO の新アイテムの

お話でした。





p1120578

TM-SQUARE
2型 M/T SPORT ECU Ver2 適合終了!

2010年02月12日(金)


たった今、タッシーから

連絡が入りました。



「SPORT ECU の Ver2 適合

バッチリ取れたよ~」 とのことです。





なにやら、Ver2.0 は、裏技にて、

トルクの谷を埋めまくった仕様です。



MAXパワーは、変わりませんが、

4000rpm 付近では、

「なるほどね!」 と必ず感じていただけると思います。ハイ。



じつは、一足先に、このテクノロジーは、

1号車に投入されていましたが、

なかなかのものですよ~~~。



もちろん、お約束どおり、

Ver1.0 投入済みの方には、

「無償!」 で、ご対応いたします。



対応方法は、

TM-SQUARE の WEB サイトに

買い物カゴを作りましたので、

こちら から、ご連絡下さい。





それに、今回の適合で、

みなさんお待ちかねの、

「ビッグスロットル」 の適合も取りましたよ~。



こちらも、本日から、

対応可能となりますので、よろしくお願いします。





現在のところ、Ver2.0 も、

「ビッグスロットル」 への対応も、

2型 M/T のみとなりますが、



急いで、1型も適合を行いますので、

1型 のみなさん、

今しばらくお待ち下さい。





そうそう、本日より、

2型 M/T に関しては、

新規の書き換えの場合も、Ver2.0 となりますので!





タイトコーナーの立ち上がりで、

必ずや、ラップタイムに貢献する

中速トルクの底上げ。



ストリートでも、

きっと違いを感じていただけると思います!!
