エンジン
2018-06-21 匠工房 TM クラッチ マウント & ハブ パーチェ ZC31S!

2018年06月25日(月)









今回、ご紹介するのは、

静岡県からお越しいただいた、

ZC31S オーナーさん であります!







で、作業は・・・・・・、

















TM-SQUARE 強化 クラッチ 3点セット





TM-SQUARE 強化 エンジンマウント

(フロント側 左右は純正新品を使用しました)

















そして、フロント ハブベアリング 交換

(BILLION OILS MFX-1300 ベアリンググリース使用!)















そして、そして、HYPERCO パーチェ の O/H でございます。









(な、な、なんと! 6個仕様!!)













で、試乗に出かけると・・・・・・、

「なんとも、上質な乗り味でございました!」











発売以降、10年以上の歳月が経過した

ZC31S ではありますが、



しっかり、メンティナンスして、大切に乗れば、

今でも、新車のような (いや・・・・・・、新車以上かも!)

乗り味でございました。ハイ。













隅々まで、メンティナンスされた ZC31S って、

やっぱり、たまらなく、ステキですよね~。







ということで!

ZC31S オーナー様、今回も 「匠工房」 のご利用

ありがとうございました!!



HYPERCO
2017-10-26 匠工房 PERCH オーバーホール!

2016年11月10日(木)


p1-14













昨日のブログに登場いただいた 謎のオッチャン ・・・・、









c3aa29bfcb2














その正体は・・・・・・、









fdaffc0e3d3




e29447feb14






昨年のスイフトマイスター決定戦で優勝した

あのお方で、ございました!











そして、今回は、あの スイフト ではなく・・・・・、

とっても凶暴そうな、こちらの 車両でございます。








f3f101e1fb5


cbd5d9ee4e6


80c13526d17


bf7a9b073c8





助手席に転がっている オイルジョッキ が、ワイルド だろっ? (笑)












で、作業はこちらを!!






2af46b1b4b9


7f22cd4af610













そしたらね、もうひと方、わる~い オッチャン が登場!! (笑)





058ee976a011













しかしまぁ~、我々3人の年齢を合算したら、

150歳 オーバーなんですよね~。

(田中は、35歳だから・・・、あとの二人は・・・・・・・・・・・笑)











以上、いつまでたっても、若いのには負けない!

と思っている 3人の オッチャン のお話でした!!

(よい子は、マネしないでね!)













あっ! 匠工房のご利用 ありがとうございました!!(笑)

















HYPERCO
HYPERCO PERCH(パーチェ) 値上げのお知らせ!

2015年04月22日(水)


p17














いや~、すいません・・・・・。






発売以来、

装着すると、「乗り味が飛躍的に向上する!」 と、

大好評いただいております、HYPERCO PERCH (ハイパコ パーチェ)







HYPERCO PERCH の WEB サイトは、こちら!













じつは、このところ原材料が高騰を続けており、

HYPERCO 本社より、先日、大幅な値上げ通達がありました。





もちろん、社内でも、何度も打ち合わせを行い、

なんとか、このコストアップを社内にて、吸収できないか、

検討を行ったのですが・・・・、


あまりにも、値上げ幅が大きく、

従来の価格を維持することが困難な状況となり・・・・・、




以下のとおり、値上げを行うことになりました。







■対象商品:HYPERCO PERCH   ID58 / ID60 / ID65



■対象品番:HC65-PERCH / HC60-PERCH / HC58-PERCH




■旧定価 56,000円 (税抜)  →
新定価 60,000円(税抜)

※2個/set のプライスです。



■価格改定実施日   2015年6月1日 以降の受注分より。


※ 2015年5月31日までの受注分に関しては、仮に在庫が無く、

バックオーダー扱いとなった場合でも、旧価格にてご対応いたします。










ということは・・・・・・、


2015年5月末までなら、

現行価格にて、ご対応が可能 となりますので、

もし、PERCH の投入を お考えいただいているなら・・・、

少しだけ、お急ぎいただくと、お得ですね!










PERCH の詳細 & メリットは、

以下のオフィシャルブログにて!!








▶ よくわかる! パーチェ の解説!! ①


▶ よくわかる! パーチェ の解説!! ②


▶ よくわかる! パーチェ の解説!! ③


▶ よくわかる! パーチェ の解説!! ④














今まで、弊社の代理店さん経由で、

全国のみなさんに、ご購入いただき、



また、「匠工房」 & 「匠の日」 でも、

実際に、たくさんの PERCH を装着してきましたが、



装着後のみなさんの驚きは、本当に強烈で、

装着した我々までが、嬉しくなりますからね~。









まぁ~、お値段は、少々お高いですが、

乗り味、乗り心地を 劇的に向上させるなら、「PERCH」 だと思います。

(特に、ハイレートでは、効果覿面ですよ~!)




もちろん、言うまでもありませんが・・・、サーキットにも、「◎」 です!

(セットアップ的にも、現行より、もっとハイレートが使用可能になります!)













以上、ゴツゴツしない フラットな 乗り味 を実現する

HYPERCO PERCH(パーチェ)


値上げ に関する お知らせでした!!












dfaeaa74a6












HYPERCO
HYPERCO PERCH(パーチェ) 動画 (Made in JAPAN バージョン)

2014年01月22日(水)





オートサロンの 弊社ブースにて、公開しておりました、

HYPERCO PERCH(パーチェ) の動画 (Made in JAPAN バージョン)。













で、内容は・・・・・・・、






① バッチリ、日本語の解説付き!

② SACHS(ザックス) 4Way ダンパー登場!!

③ な、なんと! 1200万円 もする 高橋さん所有 超高級 ダンパーテスター登場!!!








いや~、かなり豪華な内容ですね~。












ですから、

予算の関係で、制作費が、出ませんでした・・・・・・・・(笑)









撮影/脚本   野崎専務 (ミノルインターナショナル)

監督        佐藤亮 (ミノルインターナショナル)

編集        デカトー



(早い話が、手作りですね・・・!)
















それでは、どーぞ、ご覧下さい!

(音声はありません・・・・・)






WEB ページは、 こちら です!







HYPERCO
なんだか、BIG な、パーチェ が、届きました!

2013年10月18日(金)






本日、インディアナポリス から、エアー便で、

HYPERCO PERCH(パーチェ) が、届いたのですが・・・・・・、









18





とにかく、「デカイ」 のであります。



(左が、通常のパーチェ  右が、本日届いた試作品 です)











で、上から見ると・・・・・・、





25





やっぱり、デカイ・・・・・。







野崎専務に、「デカトーさんからの注文???」 って、

確認しましたが、どうやら、違うらしい・・・・・・・・・・・。











いったい、こんな デカイ パーチェ 何に使うんだろう・・・・・。

(もちろん、知っていますが・・・・・笑)

HYPERCO
HYPERCO パーチェ 発売中!

2013年06月05日(水)



いよいよ、先週から、正式発売となった、

HYPERCO の新製品  PERCH (パーチェ)!









車高調ダンパーの

スプリング と、スプリング シートの間に、装着するパーツとなりますが、





この乗り味、乗り心地は、





一度体感していただければ・・・・・・・、



きっと、 「シビレます」 ・・・・・・・・・。











TM デモカー には、

昨年から フロント & リア に、装着し、開発を行い、

解説や、乗り心地に関するコメントを お伝えしてきましたが・・・・、









    商品の詳細は、こちら!



          ↓ ↓ ↓ ↓ ↓





よくわかる! パーチェ の解説!!  ①

よくわかる! パーチェ の解説!!  ②

よくわかる! パーチェ の解説!!  ③

よくわかる! パーチェ の解説!!  最終回

HYPERCO 「パーチェ」 の動画 が届きました!











先日、はじめて、 Z33 + パーチェ 装着 (フロントのみ)

の車両を試乗する機会がありました。











で、田中のコメントは・・・・・、

「いや~、信じられないぐらい 素晴らしい!!」

だったのであります。









なにがって、Z33 は、スイフトより、車重がありますよね?

だから、パーチェの効果は、スイフトより、かなり、 「デカイ」 のであります!!











スイフトのウエイト (1060kg)で、あんなに違うのですから、

車重があると、効果も大きくなるのは、

ある面、当然と言えば、当然なのですが、あの違いは、驚愕でしたね~。







いや~、あの乗り心地を体感してしまった、

Z33 の オーナーさんは、

マジで、もう、パーチェ なしには、戻れないと思いますね・・・・・・・。













しかし、まぁ~、5m 動いただけで、明らかな効果を体感し、

コーナーを曲がれば、きっと、「たまらん・・・・・」 と言っていただける、

HYPERCO パーチェ





16





ハイレートを街中で、快適にしたい人も、

角が取れた独特の 乗り味にしたい人も、

路面からのインフォメーションを 的確に感じたい人も、



そして、腰痛、頭痛のある人にも、

スーパー オススメ ですね~。田中は。













確かに、お値段は、少々高めですが、

装着後、きっと、後悔はしないと思いますよ~~。







ご購入は、全国の HYPERCO 取扱店 にて、よろしくお願いします!!





また、直接購入の場合は、

弊社の WEB サイトが、まだ、完成しておりませんので、



TEL   03-5706-1888(月~金 9:00~19:00)

メール mail@hyperco.jp



まで、

お問い合わせ 下さいね!!









26

いや~、この 乗り味、乗り心地   本当に、たまりませんから!!

HYPERCO
HYPERCO 「パーチェ」 の動画 が届きました!

2013年04月03日(水)





本日、HYPERCO 本社に リクエストしていた、

パーチェ の動画 が届きました!







やっぱり、動画は、説得力 ありますよね~。





では、どうぞ!!















いや~、セブンポスト (データロガーどおりに、クルマを動かせる レース界御用達テスター)

まで、登場するところが、いかにも、HYPERCO らしい・・・・・(笑)









パーチェ って、なに??   と思った方は、ぜひ、以下の解説を!!



よくわかる! パーチェ の解説!!  ①

よくわかる! パーチェ の解説!!  ②

よくわかる! パーチェ の解説!!  ③

よくわかる! パーチェ の解説!!  最終回











リリースまで、今しばらく、お待ちくださいね!!

(2013年5月 リリース予定)

HYPERCO
よくわかる! パーチェ の解説!!  ④ 最終回

2013年03月26日(火)



本日は、パーチェ の解説 最終回。







ここまで、詳細を説明してきましたが、

気になる プライス & バリエーション の話、してませんでしたよね・・・・・・。









ということで、HYPERCO製  パーチェ は、

以下の プライス & バリエーション となる予定です。









アイテム       品番          価格 (税抜き)         (税込価格)

 ID58     HC58-PERCH    ¥56,000 (2個/1SET)    (¥58,800)

 ID60     HC60-PERCH    ¥56,000 (2個/1SET)    (¥58,800)

 ID65     HC58-PERCH    ¥56,000 (2個/1SET)    (¥58,800)









もちろん、上記サイズの直巻きスプリングであれば、

車種に関係なく、装着が可能となります。

(適合するスプリング内径(ID)に関しては、HYPERCO 製品を基準としています)









また、必要な個数は、



レーシングカーの場合、スプリング の上下に

パーチェ を装着すること (1本のスプリングに、2個のパーチェ を使用) が、

一般的のようですが、どちらか片方でも、十分に効果を体感していただけますので、

このあたりは、ご予算に合わせて、使用していただければと、思います。









1





※ パーチェ は、スプリングの 上側/下側 どちらでも、装着可能です。

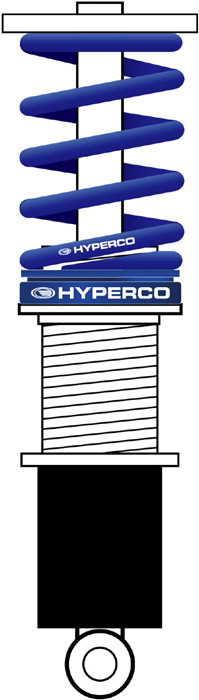

それから、パーチェ は、20mm の厚みがありますので、

装着されるダンパーの スプリングシート(厳密には、ロックリング)から、

下方に、20mm 以上のスペースがないと、装着ができません。

(1本のダンパーに、2個のパーチェ 装着の場合は、40mm)











2



※ パーチェ を装着される場合は、スプリングシート/ロックリング の位置が、

   現行より、20mm 下方に移動しますので、タイヤ/ホイール、サスペンションパーツ等に、

   干渉がないかを あらかじめご確認下さい。













そして、ここからは、注意事項を説明します。











まず、パーチェ は、メンティナンスフリー のパーツではありません。







構造上、オイル室を特殊なシールにより密閉していますので、

継続使用により、シールが磨耗し、オイル漏れが発生することがあります。





もちろん、オイル漏れが発生した場合は、

「シールキット」 の設定がありますので、オーバーホールが可能となり、



費用的には、

シールキット、スペシャルグリス、オイル、そして工賃をトータルしても、

1個 6,000~8,000円 ぐらいで、対応できると考えています。



(価格に関しては、現在、HYPERCO社 と最終調整中です)

(車両から、パーチェを脱着する工賃は、ユーザー様のご負担となります)









で、問題のライフは、



レーシングカーに使用し、2~3シーズンが、一般的となることから、

ロードカーでは、パーチェ にかかる 負担は、少ないと考えられますので、

田中の予想では、3~5年あたりで、1回ぐらいは、メンティナンスが必要だと思っています。







でも・・・・・、使用状況/使用環境に、大きく左右される部分があり、

大きな荷重や、縁石を多用するサーキット走行、ドリフト走行等、

パーチェ にかかる負荷が大きくなると、ライフは短くなってしまいます。



このあたりは、定期的な、メンティナンス (オーバーホール) が、

必要になる可能性は、かなり高くなるかと思いますので、



ある面、ダンパーのオーバーホールと

同様に考えていただければ、ありがたいのです。











ただ・・・、田中の個人的な意見としては、

基本的に、オイル漏れが、発生すれば、

オーバーホールを行う という スタンスで良いと思います。









ちなみに、2号車にて、

約6ヶ月間 継続使用している パーチェ は、トラブル ゼロ です。

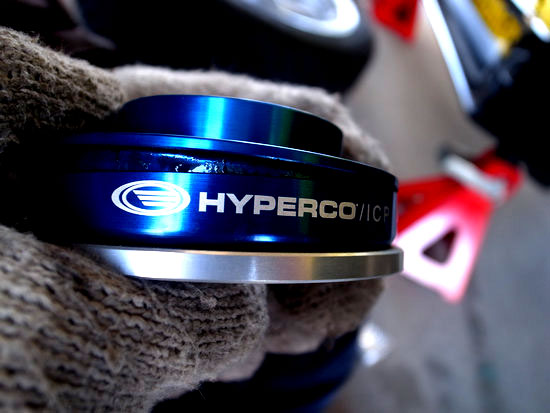

3



※ オイル っぽく見えるのは、組み込み時に塗布されている グリーズです。











また、パーチェ は、「シール部分へのゴミの混入」 と、「高温」 には、特に弱いので、

ラリー/ダートトライアルをはじめとするダートでの使用 と、

エキゾーストやエンジンの近く等、熱害を受けやすい箇所での使用には、

対応していませんので、そのあたりも、ご理解下さい。















そして、HYPERCO 社(本国)では、

パーチェ のライフに関しては、何も保障は、ないのですが、



それでは、安心してご使用いただけないと思い、

弊社が販売する製品には、6ヶ月の保障を付けようと思っています。

保障期間内であれば、無償にて、交換対応を行う予定です。



(ダートでの使用と、熱害を受けやすい箇所での使用は、免責となります)

(車両から、パーチェを脱着する工賃は、ユーザー様のご負担となります)











以上が、パーチェ の詳細となり、



メリット、デメリット、

そして、メーカーとしては、あまり広告文章には載せない内容まで、

ガッツリ書いたつもりです。









もし、個別に、ご質問等がある場合は、



コメント/メッセージ欄  または、

TEL 03-5706-1888(株式会社ミノルインターインターナショナル 月~金 9:00~19:00)

メール  support@hyperco.jp  まで、お気軽に、ご連絡下さい!











あっ、最後に、デリバリー開始の予定は、

4月末~5/上旬 を予定しておりますので、

みなさん、よろしくお願いします!!









4









そういえば、本日発売の REV SPEED でも、

取り上げて いただいておりました!!









5







以上、

よくわかる! パーチェ の解説!!  でした!

HYPERCO
よくわかる! パーチェ の解説!!  ③

2013年03月25日(月)



パーチェ の機能については、前回、前々回と、

解説しましたので、今回は、乗り心地が、どのように変化するのかを

解説したいと思います。









まず、解説の前に、乗り心地 のウンチクを少々・・・・・。





そもそも、乗り心地 というものは、なんだろう???  と、

真剣に考えた時期がありました。



で、田中ミノル式 乗り心地とは、

タイヤが、どのように つぶれるか だと いう結論になりました。

(あくまでも、個人の意見/感想です・・・・・・・)









そもそも、

ストロークする時の 剛性を決めているのは、





① スプリングレート

② ダンパー (減衰が強い場合)

③ タイヤの持っているバネレート



です。





(ボディー剛性も、関与していますが、話が複雑になるので割愛します。

また、ストリートでのギャップによる 乗り心地を説明したいので、

左右のロール差により作用する スタビライザーも、除外しています)





これら、3つの要因が、重なり合い、

ドライバーが感じる、ストローク感 になると思うのですが、

ちょっと、厄介なのが、タイヤの持っているバネレートなのです。





タイヤは、荷重の変化により、たわむことから スプリングと同様に、

バネレートを持っているのですが、これが、かなりの プログレッシブ タイプ。

(ストロークするにつれてレートがどんどん上がるタイプ)







ですから・・・・、



① ② が、シッカリ仕事して、

いかに、プログレッシブ のバネレートを持つ、タイヤを

優しく たわませるか が、乗り心地に 直結すると思うのです。









まず、話の焦点を ① スプリング のみにして、解説すると、



タイヤを 優しく たわませる ことのできる スプリング = 乗り心地が良いスプリング

タイヤを 急激に たわませてしまう スプリング = 乗り心地が悪いスプリング



となります。









では、どのような状況になれば、タイヤは急激に たわむ のか?





もちろん、スプリングレートが、高過ぎると、

ストローク量が少なくなることから、タイヤが たわむ スピードは上がりますが、



なんといっても、

ある程度 レートが高く + リニアにストロークしないスプリング が、

タイヤ を、急激に たわませて しまいます。





なぜなら、ストローク中に、どこかでレートが高い部分が、あれば、

スプリングのストロークは、一瞬止まりますよね・・・。



で、その瞬間、スプリングで吸収しきれなくなった荷重は、

そのまま、タイヤを直撃し、急激なタイヤのたわみ となるからです。







そうです!

乗り心地に直結する 急激なタイヤのたわみ を発生させないためには、

急激な荷重の変化に、追従できる スプリングが必要だということです。







こんなとき、パーチェ が、イイ仕事をするんです!







だって、「スプリングの変形」、および、「ツイスト」 に、

完全対応しますので、ストローク中のレート変化が極めて少なく、



また、ダンパーとスプリングが一体の コイルオーバータイプでは、

「変形」、および、「ツイスト」 が、抑制されることで、

ダンパーに横方向の力が、かからないことから、ダンパーのフリクションも減少。





結果、少々、スプリングレートが、高くても、上記の パーチェ 効果により、

ハイレートスプリング特有のゴツゴツ感が大きく抑制されることで、

ロール量はそのままに、ハイレートスプリングとは思えない、

角が取れたような 究極の乗り味、乗り心地 を実現するんですね~。



(もちろん、サーキットでの追従性も、大幅に向上します)







113







29











では、次に、

② の ダンパー減衰が強過ぎる場合を解説しますね。





減衰が強いタイプのダンパーは、

必ず ピストンスピードが、速い状況(ギャップ等、急激な入力)では、

スプリングレートに換算すると、すさまじい レート になってしまいます。

ある面、突っ張ってしまって、動かない状況もあるかもしれません・・・・・・・・。



このように、ダンパーが一瞬でも、突っ張った状態になると、

スプリングは、何も仕事ができません・・・・・・。



結果、すべて、タイヤにシワ寄せがいき、

急激にタイヤが、大きくたわむ ということが、発生してしまいます。



このように、サスペンションが、ほとんど、仕事できない状況で、

プログレッシブ のバネレートを持つ、タイヤが、急激に大きく、たわむ と、

その先は・・・・・・、弾き返されたような、大きな衝撃と、

車体の揺れしか待っていません・・・・・・・・・・。











で、最後に、③ タイヤの持っているバネレート ですが、

前にも説明があるように、かなりのプログレッシブなんです・・・・・。



ということは、初期はソフトですが、、

ある程度 たわむ と、かなりのハイレートとなってしまいます。





このハイレートであることが、

タイヤの たわみ かた = 乗り心地

に、なっていると、田中は思います。









また、このタイヤの持っているバネレート は、

サイズ(扁平率)によっても大きく変化します。



もちろん、扁平率 45~50% は、ソフト方向

扁平率 30~35% は、かなりのハイレート方向となります。







少々、余談ですが、

HYPERCO のレート相談にて、

「高速道路の継ぎ目での乗り心地を向上させたい」 と、

お電話いただくことがあります。



もちろん、スプリングレートをソフト方向にしたり、

ダンパー減衰を弱い方向にすると、多少は、改善するものの

根本的な改善にはならず、効果は限定的だと思うのです・・・・・・。



なぜなら、タイヤの持っているバネレート は、プログレッシブ ですので、

初期の部分は、ソフトであり、変形による追従性も高いことから、

入力の速い、路面の小さな凹凸に対しては、

スプリング、ダンパー以上に、タイヤのバネレートが、効果的なのです。



ですから、この場合は、タイヤサイズを変更するか、

タイヤの空気圧を下げて、タイヤの持っているバネレート を下げないと、

高速道路の継ぎ目等、小さくて速い入力に対しての 乗り心地は、

なかなか、改善しないのです。



※ 空気圧に関しては、メーカー指定の数値内で調整してください。











以上が、田中ミノル式 乗り心地 に関する ウンチク です。









おさらいすると、



ギャップにより、

タイヤに荷重が、かかりはじめ → 最大荷重を迎え → 徐々に荷重が抜けていく

といった、一連の荷重変化に対して、

タイヤがうまく たわむ ことができた時、(うまく たわま せることができた時)

ドライバーは、乗り心地が良いと感じ、

(言い方的には、ショックが少ない とか、ゴツゴツしないとか、尖がりがないとか・・・・・・)



反対に、タイヤを うまくたわませる ことができないと、

跳ねる とか、ゴツゴツ するとかの表現となり、要するに 乗り心地が悪い となると思うのです。











で、① スプリング の レートや、リニア さに、問題がある場合は、

パーチェ の装着が、かなり効果的です。



(操舵のある、ストラット式のフロントサスペンション、

垂直にスプリングを圧縮できないトーションビーム式をはじめとする

リアサスペンションにもかなり効果的です)







310









また、② ダンパー (減衰が強い場合) に、問題がある場合は、

減衰調整可能のダンパーに関しては、調整を緩めることで、

乗り心地は大きく改善すると思われます。



ちなみに、HYPERCO スプリングは、

ダンパーの減衰を弱く設定しても、「フワフワ感」を抑制できますので、

かなりソフト方向に振っていただけると思います。



しかし、減衰調整がないタイプや、調整を行っても、減衰が強いタイプでは、

パーチェ の効果も限定的となります。







そして、③ タイヤの持っているバネレート が、高い場合は、

空気圧を下げることで(メーカー指定の数値内で)、

ある程度は、対応できますが、



それでも、まだ、タイヤの持っているバネレート が、高い場合は、

パーチェ の効果も限定的となってしまいます。









いや~、乗り心地って、奥が深いですよね~。









以上、パーチェ と、乗り心地に関する 解説でした!

(今回も語ってしまいました・・・・・・)

HYPERCO
よくわかる! パーチェ の解説!! ②

2013年03月22日(金)



さぁ~、今日は、

よくわかる! パーチェ の解説!!  ②  です。









前回の、スプリングの変形に対応した パーチェ の 角度変化

ご理解いただけましたでしょうか?

(なんだか、たくさんアクセスいただき、幸せ!!)







では、本日は、ストローク中に発生する 「ツイスト」 の 解説を!









コイルスプリングは、ストロークする時、

じつは、上面 および、下面が、少し 回る(ツイストする)んです。







112







だって、1本のワイヤーを

グルグル 巻いて、製造していますので、ある面、これも、宿命です。









でも・・・・・・、スプリングシートと、スプリングの間に、

何か、ベアリング状のものが、ない限り、

うまく、回れませんので、テンションが発生してしまいます。







そして、このテンションは、

ストローク中のレート変化の原因となります・・・・・・・。











で、ここでも、パーチェ を装着すると!







28









パーチェ の上下が、ベアリングのように、回ってくれますので、

テンションは、発生せず、いつも スムーズ!







結果、ストローク中に、レート変化を発生させず、

「リニア」 なレート特性と、なってくれるんですよね~。







まぁ~、パーチェ の構造は、前回も言いましたように、

上下2分割のスプリングシート構造の間に、オイル室があり、

片側が固定されていても、もう片側は、自由に動くようになっています。





ですから、片側のシートが、固定されていても、

カンタンに、もう片方は、グルグル と回ってくれます。











でね、

この特性が、ストラット式の フロント サスペンション と、

特に相性が良いんですよね~。





だって、ストラット式 フロント サスペンション は、

操舵により、回転方向の力が加わりますので、



通常のストロークによる 「ツイスト」 を抑制するのではなく、

操舵による、「ツイスト」 も、ガッツリと抑制してくれるのです。









ですから、

スラストシート(テフロンシートを金属製のシートでサンドイッチしたもの)や、

ローラーベアリングタイプ のシートを 同時装着しなければ、

操舵時に、「ゴリン ゴリン」 と、音がする場合にも、

パーチェ の装着は、◎ なのであります。









おまけに、このテンションが原因で、

ステアリングの重さに変化がある場合も、

パーチェ が、うま~く 回ってくれることで、

とっても、ステキな、ステアフィールを実現してくれるのです。









39











いや~、パーチェ って、良い仕事してますよね~。









ということで、次回は、これら パーチェ の特性にて、

乗り心地が、どのように変化するのかを 解説したいと思います。ハイ。
